Wiązka 13 Pin Moduł Haka Przyczepy Elektroniczny Sterownik Do Renault

UNIWERSALNY MODUŁ Z ROZBUDOWANĄ WIĄZKĄ ELEKTRYCZNĄ I GNIAZDEM 13 PIN. ZESTAW ELEKTRYCZNY CECHUJE ŁATWY MONTAŻ, WSZYSTKIE PRZEWODY DO MODUŁU WPINANE SĄ ZA POMOCĄ JEDNEJ ROZBUDOWANEJ KOSTKI.

MODUŁ INSTALOWANY JEST ANALOGOWO, NALEŻY PODAĆ MU ODPOWIEDNIE IMPULSY NA MODUŁ, KTÓRY PRZEKAZUJE JE BEZPOŚREDNIO NA GNIAZDO

NOWY Moduł Haka Holowniczego Uniwersalny z Gniazdem 13 PIN + Wiązka + OsprzętPRODUKT POLSKIEGO PRODUCENTA, FIRMY PiAir

Urządzenie steruje oświetleniem przyczepy poprzez informacje pobrane z tylnych lamp auta.

Urządzenie jest przystosowane do współpracy z żarówkami zwykłymi jak i lampami LED w przyczepie.

Urządzenie współpracuje również z instalacją jednowłóknową (PWM), gdzie światło postojowe i stop lub światło postojowe i przeciwmgłowe są na jednym przewodzie. W takim przypadku należy podpiąć wejście światła pozycyjnego i wejście światła stop do przewodu na którym występują oba sygnały, lub informacje o świetle stop wziąć z trzeciego światła stop.

W wersji obsługującej odcięcie czujników parkowania (PDC) - która dostępna jest na innej naszej aukcji - należy od centralki PDC odciąć ujemny biegun zasilania i podpiąć przewód biały (po stronie sterownika PDC), urządzenie będzie sterowało PDC poprzez podanie lub zanik masy.

Rekomendowany w przypadku samochodów posiadających komputer pokładowy.

Wymagany jeżeli samochód posiada sygnalizator awarii oświetlenia lub tyle lampy w technologii LED.

Oferowany zestaw elektryczny współpracuje róWnież z przyczepami z oświetleniem LED

Sugerowane podłączenie:

1. Demontaż tylnej części tapicerki w sposób, który pozwoli dostać się do tylnych lamp pojazdu
2. Montaż centralki w miejscu suchym i najlepiej niewidocznym
3. Podpięcie wiązki elektrycznej do urządzenia
4. Podpięcie masy centralki do karoserii pojazdu
5. Podpięcie przewodów wejściowych według schematu (obok)
6. Informację ze światła Cofania podpinamy w przypadku montażu 13 pinowego gniazda
7. Montaż gniazda przyczepy i podłączenie przewodów zgodnie ze schematem (poniżej)
8. Podpięcie przewodu zasilania do dodatniego bieguna akumulatora i włożenie bezpiecznika
9. Wszystkie połączenia należy polutować i zaizolować lub wykorzystać do tego celu szybkozłączki,które są w zestawie.

Montaż urządzenia powinien być wykonywany przez wyspecjalizowany zakład.

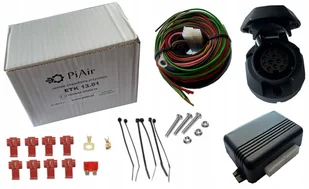

Zawartość zestawu:

• CENTRALKA STERUJĄCA
• KOMPLETNA WIĄZKA ELEKTRYCZNA
• GNIAZDO 13 PINOWE
• GUMA (USZCZELKA)DO GNIAZDA
• SZYBKOZŁĄCZKI
• ŚRUBA MONTAŻOWA, NAKRĘTKA I PODKŁADKA
• OPASKI ZACISKOWE
• KONEKTORY
• OCZKO KONEKTOROWE
• BEZPIECZNIK 15A
• OPRAWKA BEZPIECZNIKA

KIEDY WARTO ZASTOSOWAĆ MODUŁ HAKA

• Do holowania przyczepek towarowych
• Do holowania lawet samochodowych
• Do obsługi oświetlenia bagażnika rowerowego

Moduł może współpracować z instalacjami, w których niektóre obwody oświetlenia samochodu realizowane są na jednowłóknowej żarówce, gdzie różną intensywność świecenia uzyskuje się prze sterowanie PWM (zmienny współczynnik wypełnienia).

Zezwala to na obsługę różnych pakietów elektryki przyczepy lub bagażnika.

Pewność, że w przyszłości NIE WYSTĄPI PROBLEM ODNOŚNIE DOSTĘPNOŚCI. Adapter, czyli przejściówka jest tania i dzięki niej podłączymy każdą wtyczkę przyczepy czy bagażnika, dostępna jest również na naszych aukcjach.

SPECYFIKACJA

• Współpracuje z instalacją CAN-Bus;
• Współpracuje z oświetleniem LED i jednowłóknowym;
• Do podłączenia gniazda 13 PIN (Pin nr.8 światło wsteczne);
• Detekcja podłączania przyczepy;
• Homologacja E20 (dostępna na centrali urządzenia)

Urządzenie steruje oświetleniem przyczepy poprzez informacje pobrane z tylnych lapm auta.Urządzenie jest przystosowane do współpracy z żarówkami zwykłymi jak i lampami LED w przyczepie.Urządzenie współpracuje również z instalacją jednowłóknową (PWM), gdzie światło postojowe i stop lub światło postojowe i przeciwmgłowe są na jednym przewodzie.

FUNKCJE MODUŁU:

• światła przeciwmgłowe - TAK
• światła cofania - TAK
• światła hamowania STOP - TAK
• światła pozycyjne - TAK
• kierunkowskazy - TAK
• moduł przyczepy - TAK
• CAN BUS - TAK
• współpraca z czujnikami parkowania - NIE (dostępny inny moduł na pozostałych naszych aukcjach obsługujący czujniki parkowania/cofania)
• homologacja - TAK, E20

MODUŁ PRAKTYCZNIE WSPÓŁPRACUJE Z KAŻDYM MODELEM AUTA WYPRODUKOWANYM NA RYNEK EUROPEJSKI

W ZAŁĄCZNIKU PONIŻEJ INSTRUKCJA PODŁĄCZENIA MODUŁU WRAZ ZE SCHEMATEM !
