GNIAZDO 13 PIN 12V DO PRZYCZEPY LAWETY PODWIESZANE

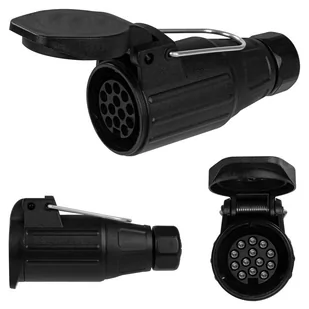

Gniazdo przyczepowe plastikowe podwieszane 13-pin 12V Uniwersalne, podwieszane gniazdo 13-pinowe przeznaczone do podłączenia i zasilania instalacji elektrycznej 12V w przyczepach, przyczepkach, lawetach i innych pojazdach. Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie wszystkich świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralne. W porównaniu do wiązki 7-pinowej, wiązka 13-pinowa obsługuje dodatkowo światła wsteczne, które są wymagane w ciężkich przyczepach o DMC przekraczającym 750kg oraz bagażnikach rowerowych. Ponadto dzięki możliwości podpięcia dodatkowych kabli ładujących akumulatory oraz stałego plusa (zapewniającego pracę np. lodówki) złącze 13-pinowe jest idealnym wyborem dla właścicieli przyczep kempingowych.

Najważniejsze cechy: Uniwersalne, pasuje do każdego typu przyczepy lub lawety Łatwy i szybki montaż na kablu samochodowym W pełni rozbieralne Wytrzymała, odporna na uszkodzenia obudowa z twardego tworzywa sztucznego Wprowadzenie przewodu poprzez skręcaną dławnicę Posiada grubą uszczelką chroniącą wnętrze przed zabrudzeniami Zamykane na klapkę Posiada praktyczny, metalowy uchwyt do podwieszenia, dzięki czemu może służyć jako przedłużenie przewodu Posiada graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych Pasuje do wiązek elektrycznych haka holowniczego Specyfikacja: Producent: HYBSZ Symbol: GP12/13-T Rodzaj: gniazdo przyczepowe 13-pin na kabel (podwieszane) Napięcie:

12V Złącze: gniazdo 13-pin (złącze żeńskie) Obudowa: solidne tworzywo sztuczne Połączenie: skręcane Sposób montażu przewodu: zaciski śrubowe ponumerowane Max średnica przewodu:

10 mm Kolor: czarny Długość całkowita: 125 mm Średnica gniazda: 45 mm Waga: 145 g Schemat 13-pinowego złącza 12V (gniazdo):

Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty Biegun 2 - Funkcja: światła przeciwmgielne - Przewód: niebieski Biegun 3 (31) - Funkcja:

masa (-) dla pinów 1-8 - Przewód: biały Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony Biegun 5 (58R) - Funkcja: światła pozycyjne prawe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód:

brązowy Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony Biegun 7 (58L) - Funkcja: światła pozycyjne lewe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny Biegun 8 - Funkcja:

światła cofania - Przewód: różowy Biegun 9 (30) - Funkcja: zasilanie ciągłe (stałe napięcie) - Przewód: pomarańczowy Biegun 10 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód:

szary Biegun 11 (31) - Funkcja: masa (-) dla pinu 10 - Przewód: czarny/biały Biegun 12 - Funkcja: pin zarezerwowany - Przewód: jasnoszary Biegun 13 (31) - Funkcja:

masa (-) dla pinu 9 - Przewód: czerwony/biały Zastosowanie produktów marki HYBSZ: przyczepy i przyczepki transportowe lawety naczepy przyczepy kempingowe kampery maszyny rolnicze. . .
