Przewód Spiralny Do Naczepy Ebs/Abs 7 Pin 24V 4,5M

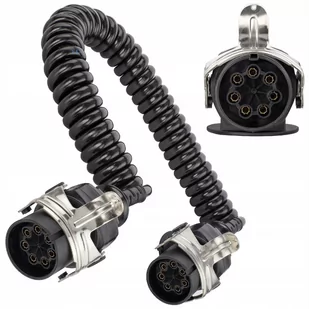

Przewód spiralny do naczepy z wtykami EBS/ABS 7-pin 24V 4,5m Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi, stosowany do podłączenia systemu EBS/ABS pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie instalacji 24V gwarantując nieprzerwane działanie EBS/ABS podczas jazdy. Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4,5 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach. Najważniejsze cechy:

Uniwersalny, pasuje do każdego typu naczepy / przyczepy Łatwy i szybki montaż, przewód jest gotowy do podłączenia Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR Ekstremalna odporność na zimno, gorąco i warunki pogodowe Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych Bardzo dobra wytrzymałość zmęczeniowa Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia Doskonała charakterystyka powrotu do pierwotnej spirali Solidne wtyczki z twardego tworzywa sztucznego Metalowe styki gwarantujące poprawne połączenie elektryczne Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki w gnieździe Specyfikacja: Producent: HYBSZ Symbol: PSEBS4,5 Typ: Kabel spiralny do naczep 7-żyłowy zakończony wtykami 7-pin do systemu EBS/ABS Napięcie robocze:

24V Rodzaj przewodu: QLY-s Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3 Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2 Żyły: miedziane, klasy 5 wg PN-EN-60228 Przekrój przewodu:

2x4,0mm² + 5x1,5mm² Średnica zewn. przewodu: 13,5 mm Długość całkowita: 4,5 m Długość robocza: 3,9 m Długość nierozwiniętej spirali: 55 cm Średnica zewn.

zwoi: 40mm +- 5mm Średnica wewn. zwoi: 20mm +- 5mm Obudowa wtyków: tworzywo sztuczne Złącza: wtyk / wtyk 7-pin (złącze żeńskie) do systemu EBS/ABS Połączenie: skręcane Kolor:

kabel czarny / złącza czarne Długość wtyczki: 115 mm Średnica złącza: 49 mm Waga: 1470 g Temperatura pracy: -40°C do +70°C Schemat 7-pinowego złącza 24V EBS:

Biegun 1 (30) - Funkcja: stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny Biegun 3 (31) - Funkcja:

masa dla pinu 2 (część elektroniczna) - Przewód: żółty Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód:

biały Biegun 6 - Funkcja: Magistrala wymiany danych CAN-H (dla EBS i ABS) - Przewód: zielono-biały Biegun 7 - Funkcja: Magistrala wymiany danych CAN-L (dla EBS i ABS) - Przewód brązowo-biały Sieć kontrolna CAN to oparty na magistralach CAN standard komunikacji zaprojektowany, aby umożliwić mikrokontrolerom, urządzeniom i sterownikom możliwość komunikowania się ze sobą bez komputera hosta. Często . . .
