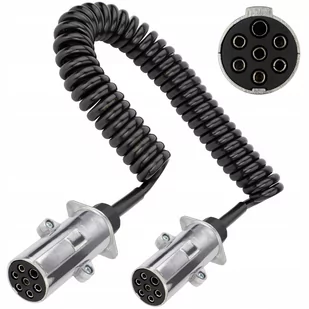

Przewód Spiralny Do Naczepy Metal 7 Pin Typ N 4,5M

Przewód spiralny do naczepy z metalowymi wtykami 7-pin typu N 24V 4,5m Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi typu N, stosowany do połączenia instalacji elektrycznej 24V pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia). Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4,5 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach. Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.

Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków. Najważniejsze cechy: Uniwersalny, pasuje do każdego typu naczepy / przyczepy Łatwy i szybki montaż, przewód jest gotowy do podłączenia Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR Ekstremalna odporność na zimno, gorąco i warunki pogodowe Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych Bardzo dobra wytrzymałość zmęczeniowa Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia Doskonała charakterystyka powrotu do pierwotnej spirali Solidne wtyczki z metalu Metalowe styki gwarantujące poprawne połączenie elektryczne Konfiguracja styków uniemożliwia pomylenie złączy N i S Specyfikacja:

Producent: HYBSZ Symbol: PSNM4,5 Typ: Kabel spiralny do naczep 7-żyłowy zakończony metalowymi wtykami 7-pin typu N Napięcie robocze: 24V Rodzaj przewodu: QLY-s Izolacja przewodu:

polwinit PVC TI1 zgodnie z PN-EN- 50363-3 Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2 Żyły: miedziane, klasy 5 wg PN-EN-60228 Przekrój przewodu: 6x1mm2 + 1x1,5mm2 Średnica zewn. przewodu: 8,8 mm Długość całkowita:

4,5 m Długość robocza: 4,2 m Długość nierozwiniętej spirali: 42 cm Średnica zewn. zwoi: 38mm +- 5mm Średnica wewn. zwoi: 27mm +- 5mm Obudowa wtyków:

metalowa Złącza: wtyk / wtyk 7-pinowy typu N, złącze żeńskie bez bolca (czarne) Połączenie: skręcane Kolor: kabel czarny / złącza srebrne Długość wtyczki: 110 mm Średnica złącza:

37 mm Waga: 790 g Temperatura pracy: -40°C do +70°C Schemat 7-pinowego złącza 24V typu N: Biegun 1 (31) - Funkcja: masa - Przewód:

biały Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty Biegun 4 (54) - Funkcja:

światła hamowania - Przewód: czerwony Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony Biegun 6. . .
