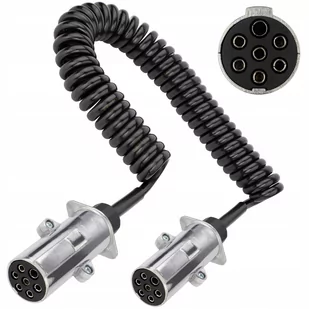

Przewód Spiralny Naczepy Wtyk Metal 7 Pin Typ N 4M

Przewód spiralny do naczepy z metalowymi wtykami 7-pin typu N 24V 4m Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi typu N, stosowany do połączenia instalacji elektrycznej 24V pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia). Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach. Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.

Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków. Najważniejsze cechy: Uniwersalny, pasuje do każdego typu naczepy / przyczepy Łatwy i szybki montaż, przewód jest gotowy do podłączenia Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR Ekstremalna odporność na zimno, gorąco i warunki pogodowe Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych Bardzo dobra wytrzymałość zmęczeniowa Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia Doskonała charakterystyka powrotu do pierwotnej spirali Solidne wtyczki z metalu Metalowe styki gwarantujące poprawne połączenie elektryczne Konfiguracja styków uniemożliwia pomylenie złączy N i S Specyfikacja:

Producent: HYBSZ Symbol: PSNM4 Typ: Kabel spiralny do naczep 7-żyłowy zakończony metalowymi wtykami 7-pin typu N Napięcie robocze: 24V Rodzaj przewodu: QLY-s Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3 Powłoka zewnętrzna:

poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2 Żyły: miedziane, klasy 5 wg PN-EN-60228 Przekrój przewodu: 6x1mm2 + 1x1,5mm2 Średnica zewn. przewodu: 8,8 mm Długość całkowita: 4 m Długość robocza:

3,7 m Długość nierozwiniętej spirali: 37 cm Średnica zewn. zwoi: 38mm +- 5mm Średnica wewn. zwoi: 27mm +- 5mm Obudowa wtyków: metalowa Złącza:

wtyk / wtyk 7-pinowy typu N, złącze żeńskie bez bolca (czarne) Połączenie: skręcane Kolor: kabel czarny / złącza srebrne Długość wtyczki: 110 mm Średnica złącza: 37 mm Waga:

700 g Temperatura pracy: -40°C do +70°C Schemat 7-pinowego złącza 24V typu N: Biegun 1 (31) - Funkcja: masa - Przewód: biały Biegun 2 (58L) - Funkcja:

światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty Biegun 4 (54) - Funkcja: światła hamowania - Przewód:

czerwony Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony Biegun 6 (58R) -. . .
