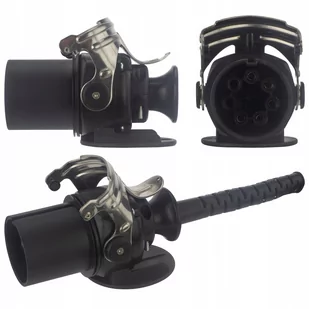

Wtyk Wtyczka Abs 5 Pin 24V Naczepy Przyczepy Tir

Wtyczka naczepowa skręcana ABS 5-pin 24V Uniwersalna 5-pinowa wtyczka przeznaczona do podłączenia i zasilania systemu ABS korzystającego z napięcia 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich. Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym (np. ciągnikiem siodłowym), gwarantując nieprzerwane działanie ABS podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralna. Najważniejsze cechy: Uniwersalna, pasuje do każdego typu naczepy / przyczepy Zapewnia mechaniczne odciążenie przewodu Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego Konstrukcja obudowy zapewnia łatwy montaż i demontaż Metalowe tulejki stykowe gwarantują poprawne połączenie elektryczne w każdych warunkach Wprowadzenie przewodu następuje poprzez gumową odgiętkę unieruchamianą śrubowo we wpuście kablowym Gumowa odgiętka pełni jednocześnie funkcję uszczelki i zabezpieczenia przewodu przed uszkodzeniami Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki W zestawie 4 śrubki montażowe do złożenia gniazda Specyfikacja:

Producent: HYBSZ Symbol: WABS-S Rodzaj: wtyczka naczepowa ABS 5-pin na kabel Napięcie: 24V Złącze: wtyk 7-pin (złącze żeńskie) do systemu ABS (5-pinów aktywnych + 2-piny puste) Obudowa:

solidne tworzywo sztuczne Połączenie: skręcane Sposób montażu przewodu: zaciski śrubowe ponumerowane Max średnica przewodu: 13,5 mm Kolor: czarny Długość wtyczki:

115 mm Średnica złącza: 49 mm Waga: 230 g System ABS Układ hamulcowy ABS (ang. Anti-Lock Braking System, pol. przeciwblokujący układ hamulcowy) – system, który wyczuwa poślizg kół i automatycznie moduluje ciśnienie, wytwarzając siły hamowania przy kołach, które ograniczają stopień poślizgu. Jest zaliczany do grupy układów advanced vehicle control systems. Jego bezpośrednim rozwinięciem są systemy ASR, jest również wykorzystywany jako element składowy bardziej rozwiniętych układów jak ESP czy Adaptive Cruise Control.

ABS zmniejsza ryzyko wystąpienia następujących zjawisk występujących po zablokowaniu kół, jak ściąganie samochodu w bok, wirowanie samochodu, utrata kontroli nad kierowaniem samochodem. Długość drogi hamowania pojazdu wyposażonego w system ABS w porównaniu do identycznego pojazdu bez tego systemu uzależniona jest od kilku czynników, takich jak: warunki zewnętrzne oraz umiejętności kierowcy. Schemat 5-pinowego złącza 24V ABS: Biegun 1 (30) - Funkcja:

stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny Biegun 3 (31) - Funkcja: masa dla pinu 2 (część elektroniczna) - Przewód:

żółty Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód: biały Biegun 6 - Nieaktywny Biegun 7 - Nieaktywny Zastosowanie produktów marki HYBSZ:

przyczepy i przyczepki transportowe lawety naczepy ciągniki sio. . .
