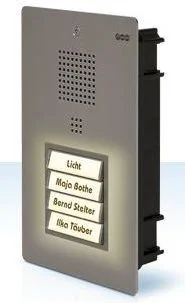

Auerswald TFS-Dialog 302 90162 90162

System domofonowy Auerswald ze stali nierdzewnej wyznacza nowe akcenty wzornicze przy drzwiach. Duże przyciski ze zintegrowanym, energooszczędnym podświetleniem LED bezpiecznie prowadzą odwiedzających do wybranego celu. Istniejącą instalację Auerswald można łatwo zmodernizować do TFS-Dialog 300, dostosowując ją do najnowszego stanu techniki z doskonałą jakością dźwięku. System domofonowy wystarczy przykręcić do istniejącej puszki podtynkowej. Do nowych instalacji dostarczana jest odpowiednia puszka podtynkowa.

System jest idealny do systemów telefonicznych bez oddzielnego interfejsu domofonowego, ponieważ jest podłączony bezpośrednio do wolnego analogowego portu wewnętrznego w systemie. Po naciśnięciu przycisku dzwonka system domofonowy zachowuje się jak telefon wewnętrzny i wybiera wcześniej zaprogramowany numer połączenia - inny numer wewnętrzny, grupę lub nawet zewnętrzne miejsce docelowe połączenia. W tym samym czasie, co "wywołanie do drzwi", można również uruchomić operację przełączania, która następnie - dość klasycznie - aktywuje na przykład dzwonek do drzwi lub światło na klatce schodowej. Jeśli chcesz włączyć oświetlenie lub sterować istniejącym dzwonkiem do drzwi w tym samym czasie, co naciśnięcie przycisku (dzwonka), będziesz potrzebować dodatkowych styków przełączających. Auerswald oferuje moduły przełączające a/b jako ekskluzywne rozwiązanie dla TFS-Dialog 300, które są po prostu podłączane w dowolnym miejscu na linii sygnałowej między systemem domofonowym a systemem telefonicznym i uruchamiają proces przełączania po naciśnięciu przycisku.

W stacji bramowej TFS-Dialog 300 można zastosować sześć takich modułów przełączających a/b, a mimo to wymagany jest tylko jeden dwużyłowy kabel. Każdy przycisk na stacji bramowej może sterować jednym lub kilkoma modułami przełączającymi z dowolnie wybieranym przypisaniem. Moduły można łatwo zamontować np. w istniejących puszkach podtynkowych. Dalsze specyfikacjeWymiary (szer. x głęb. x wys.)45 x 35 x 10 mmWaga i wymiaryMasa modułu685 gZasilanieNapięcie wejściowe DC19-60 V DCCechy i funkcjeZestaw głośnomówiącyTakCzęstotliwość pracy0,02 - 0,05 MHzBezpieczeństwoMaksymalna odległość działania200 m Domofon podtynkowy z 2 przyciskami dzwonkaOpistechniczny:

Panel przedni wykonany ze szczotkowanej stali nierdzewnej - Barwa światła regulowana od zimnej bieli do ciepłej żółci - Energooszczędne, niezużywające się oświetlenie LED - Praca na analogowym łączu wewnętrznym systemu PABX - 2 przyciski dzwonkowe - Programowanie numeru wywołania i podstawowej funkcji przez telefon - Dwa poziomy czułości dla głośnego i cichego otoczenia - Niezużywające się styki przełączające dla elektrozaczepu, dzwonka i światła (wymagany transformator dzwonkowy) - Dodatkowe opcje przełączania za pomocą opcjonalnych modułów przełączających a/bDane techniczne - Podłączenie rozszerzenia a/b - Procedura wybierania tonowego DTMF - Napięcie robocze z portu a/b systemu telefonicznego: 16-60 V DC - Napięcie robocze z transformatora dzwonkowego (opcjonalnie dla wyjść i oświetlenia LED): 8-18 V AC, 40 mA - Prąd pętli: <1 mA / 20-60 mA, w zależności od trybu pracy - Obciążalność styków elektrozaczepu: 18 V AC / 40 V DC, 2 A - Obciążalność styków wyjścia dzwonkowego i oświetlenia klatki schodowej:

18 V AC / 40 V DC, 0,5 A - Głośnik: ø 50 mm - Zakres temperatur: -20°C-50°C - Wymiary puszki podtynkowej (WHT): 118/202/45 mm Zakres dostawy: 1 domofon ze stali nierdzewnej1 podtynkowa puszka instalacyjna1 zestaw materiałów montażowych (kołki, śruby)1 instrukcja podłączenia i obsługi > Podstawowe właściwości - Wysokość:

227 mm - Szerokość: 136 mm - Głębokość: 39 mm - Waga: 685 g > Opis techniczny - Panel przedni wykonany ze szczotkowanej stali nierdzewnej - Barwa światła regulowana od chłodnej bieli do ciepłej żółci - Energooszczędne, odporne na zużycie oświetlenie LED - Obsługa przez analogowe połączenie wewnętrzne systemu PABX - 2 przyciski dzwonka - Programowanie numeru wywołania i podstawowych funkcji przez telefon - Dwa poziomy czułości dla głośnego i cichego otoczenia - Niezużywające się styki przełączające dla elektrozaczepu, dzwonka i oświetlenia (wymagany transformator dzwonkowy) - Dodatkowe opcje przełączania z opcjonalnymi modułami przełączającymi a/b >Dane techniczne - podłączenie rozszerzenia a/b - Wybieranie tonowe DTMF - Napięcie robocze z portu a/b systemu telefonicznego: 16-60 V DC - Napięcie robocze z transformatora dzwonkowego (opcjonalnie dla wyjść i oświetlenia LED):

8-18 V AC, 40 mA - Prąd pętli: <1 mA / 20-60 mA, w zależności od trybu pracy - Obciążalność styków mechanizmu otwierania drzwi: 18 V AC / 40 V DC, 2 A - Obciążalność styków wyjścia dzwonka do drzwi i oświetlenia klatki schodowej: 18 V AC / 40 V DC, 0,5 A - Głośnik: ø 50 mm - Zakres temperatur:

-20°C-50°C - Wymiary puszki podtynkowej (WD): 118/202/45 mm > Zakres dostawy - 1 domofon ze stali nierdzewnej - 1 podtynkowa puszka instalacyjna - 1 zestaw materiałów montażowych (kołki, śruby) - 1 zestaw instrukcji podłączenia i obsługi OgólneTyp produktuSystem domofonowyFunkcjeSterowanie oświetleniem, sterowanie otwieraniem/zamykaniem, dzwonek do drzwiZintegrowane komponentyGłośnikTechnologia połączeńPrzewodowyCechyMożliwość montażu podtynkowego, 2-kierunkowy dźwięk, przyciski z podświetleniem LED, 2 przyciskiRóżneAkcesoria w zestawieZestaw do montażu podtynkowegoMateriał produktuTworzywo sztuczne, stal nierdzewnaNapięcie znamionoweAC 8 - 18 V/DC 16 - 60 VOznakowanieIP22Wymiary i wagaSzerokość13. 6 cmWysokość22. 7 cmWaga685 gWarunki otoczeniaMin. temperatura pracy-20 °CMaks.

Temperatura pracy50 °C CechyCzęstotliwość pracy0,02 - 0,05 MHzZestaw głośnomówiącyTakWaga i wymiaryWaga i wymiary685 gBezpieczeństwoMaksymalna odległość działania200 mInne funkcjeWymiary (WxDxH)45 x 35 x 10 mmWejście zasilaniaNapięcie wejściowe DC19-60 V DC Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).

Konstrukcja talk/ring, Technologia instalacji inna, Szerokość 136 mm, Wysokość 227 mm, Głębokość 39 mm, Liczba przycisków wywołania/przycisków dzwonka 2, Kolor stal nierdzewna AUERSWALD TFS dialog 302, 2 przyciski Auerswald TFS-Dialog 302 - Domofon - przewodowy Auerswald TFS-Dialog 302 to system domofonowy z 2 przyciskami.
