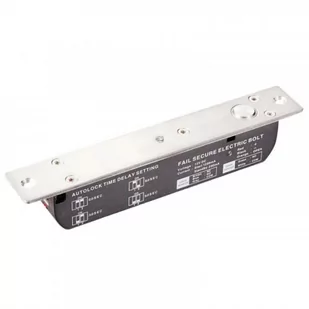

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800, 1000 lub 2000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do zabezpieczenia drzwi szklanych. AutoblokadaElektrozamek trzpieniowy wyposażony jest w system automatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane. Sygnalizacja położenia drzwiElektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi.
Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi. Dioda LEDNa obudowie zwory znajduje się dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane lub cewka elektrozamka nie jest zasilana – dioda jest wygaszona.
Sygnalizacja zaryglowania drzwiJest to dodatkowe wyjście sygnalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas odblokowania drzwi (dioda nie świeci), rozwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia. Styk NC pozostaje rozwarty podczas odblokowania drzwi (dioda nie świeci), zwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia. Zwłoka czasowaElektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka.
Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po fizycznym zamknięciu drzwi. DANE TECHNICZNE: Typ elektrozamka: NC (standardowy, drzwi zamknięte bez napięcia)Maks.
nacisk na drzwi: 2000 kgZasilanie: 12 DCPobór prądu – praca (pobór chwilowy): 1120mAPobór prądu - czuwanie: zamek zwolniony:
50mA, zamek zaryglowany: 210mAZwłoka czasowa: 0, 3, 6, 9 sekundAutoblokada: ok. 5 sekundSygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)Sygnalizacja zaryglowania:
Tak (styk NO/NC, obciążalność 200mA@24VDC)Dioda LED: Czerwona – drzwi zablokowaneWymiary elektrozamka: 225 x 34 x 38 mmWymiary płytki montażowej: 100 x 25 x 3 mmTemperatura pracy: -10～+55℃Wilgotność względna otoczenia:
0~90% (bez kondensacji)SCOT to marka wysokiej jakości elementy systemów kontroli dostępu.
