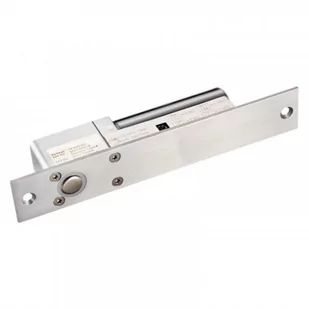

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do zabezpieczenia drzwi szklanych. AutoblokadaElektrozamek trzpieniowy wyposażony jest w system automatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane. SygnalizacjaElektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi.
Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi. Zwłoka czasowaElektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka.
Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sygnału sterującego otwarcie drzwi. DANE TECHNICZNE: Typ elektrozamka: NO (rewersyjny, drzwi otwarte bez napięcia)Maks.
nacisk na drzwi: 800 kgZasilanie: 12 – 24V DCPobór prądu – praca (pobór chwilowy): 900mA/12V, 730mA/24VPobór prądu - czuwanie: 130mA/12V, 90mA /24VZwłoka czasowa:
0, 3, 6, 9 sekundAutoblokada: ok. 9 sekundSygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)Wymiary elektrozamka: 205 x 35 x 41 mmWymiary płytki montażowej: 90 x 25 x 2 mmTemperatura pracy:
-10～+55℃Wilgotność względna otoczenia: 0~90%(bez kondensacji)SCOT to marka wysokiej jakości elementy systemów kontroli dostępu.
