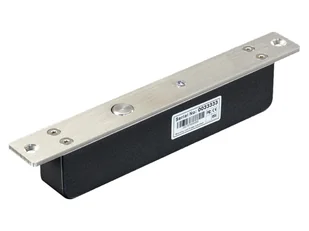

EB-1300MD Elektrozamek trzpieniowy rewersyjny EB-1300MD Elektrozamek trzpieniowy rewersyjny EB-1300MD SCOT Opis Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia). Elektrozaczep EB-1300MD jest elektrozamkiem rewersyjnym. Autoblokada Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi. Zwłoka czasowa Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi.

Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sybnału sterującego otwarcie drzwi. Wymiary elektrozamka EB-1300MD Połączenie Przykładowa instalacja Specyfikacja Typ elektrozamka NC (standardowy, drzwi zamknięte bez napięcia) Maks. nacisk na drzwi 800 kg Zasilanie 12 – 24V DC Pobór prądu – praca (pobór chwilowy) 140mA/12V, 70mA /24V Pobór prądu - czuwanie 60mA/12V, 40mA /24V Zwłoka czasowa 0, 3, 6, 9 sekund Autoblokada ok.

5 sekund Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC) Sygnalizacja zaryglowania Tak (styk NO/NC, obciążalność 200mA@24VDC) Dioda LED Czerwona – drzwi zablokowane Wymiary elektrozamka 210 x 25 x 38 mm Wymiary płytki montażowej 92 x 25 x 3 mm Średnica / Skok trzpienia 13mm / 15mm Temperatura pracy -10～+55℃ Wilgotność względna otoczenia 0~90%(bez kondensacji) Do pobrania Zdjęcie (EB-1300MD.jpg) Karta katalogowa (GDE_POLSKA_EB-1300MD_karta_katalogowa.pdf) siła trzymania 800 kg, mechanizm trzpienia napędzany silnikiem, sygnalizacja stanu dzwi, zwłoka czasowa, zasil. . .
