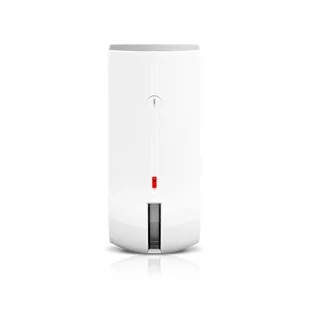

SATEL Bezprzewodowa czujka kurtynowa AOCD-260 AOCD-260

AOCD-260 czujka kurtynowa


Czujka kurtynowa AOCD-260 nadzoruje wąski pas przestrzeni o szerokości jedynie 0,6 m i długości 10 m. Urządzenie wykrywa ruch w momencie przekroczenia granicy chronionego obszaru - może stanowić element ochrony obwodowej. Pracuje w ramach dwukierunkowego systemu bezprzewodowego ABAX 2/ABAX. Produkt jest zgodny z wymaganiami EN 50131 Grade 2 (do zastosowań wewnętrznych). Czujka posiada dwa tory detekcji: podczerwieni i mikrofalowy, które można regulować niezależnie. Detekcja bazuje na cyfrowej obróbce sygnałów, wspartej dynamiczną kompensacją temperatury, zapewniającą poprawną pracę czujki w zakresie temperatur od -40°C do +55°C. AOCD-260 nadzoruje układ detekcji ruchu i sygnalizuje ewentualne nieprawidłowości w jego działaniu. Czujka charakteryzuje się wysoką odpornością na fałszywe alarmy. Konfigurowanie urządzenia i aktualizacja jego oprogramowania odbywa się zdalnie. Komunikacja radiowa w systemie ABAX 2 szyfrowana jest w standardzie AES.

AOCD-260 posiada trójkolorową diodę LED sygnalizującą m.in. naruszenie w trybie testowym. Czujka zasilana jest baterią CR123A 3 V. Gdy poziom jej naładowania jest niższy od ustalonej wartości, czujka zgłosi informację o słabej baterii. Dostępna opcja ECO (tylko w ABAX 2) umożliwia nawet czterokrotne wydłużenie czasu pracy bez konieczności wymiany baterii. Urządzenie posiada obudowę z poliwęglanu (klasa szczelności IP54). Czujka wyposażona jest w ochronę sabotażową przed otwarciem i przed oderwaniem od podłoża. Może być montowana bezpośrednio na ścianie (Grade 2) lub z zastosowaniem uchwytu kątowego.

Gdy wymagane jest odsunięcie czujki od ściany, na odległość nawet kilkunastu centymetrów, warto skorzystaćz modułowego uchwytu BRACKET E. Szczególnie, jeśli w sąsiedztwie urządzenia znajduje się rynna lub lampa, które mogą ograniczać pełen zasięg pola detekcji czujki. Specjalna wkładka przeznaczona dla czujek AGATE/AOCD-260 umożliwia ich montaż również przy użyciu uchwytów BRACKET A i BRACKET B (zalecanych do montażu wewnątrz budynku). Wszystkie wymienione uchwyty przystosowane są do montażu ściennego i sufitowego. Ponadto BRACKET E i BRACKET B posiadają zamkniętą konstrukcję, która umożliwia ukrycie przewodu, a tym samym poprawę ogólnej estetyki instalacji.   Cechy głowne:

• zgodność z wymaganiami EN 50131 Grade 2 (dla zastosowań wewnętrznych)
• dwa tory detekcji: PIR i mikrofalowy
• obszar detekcji: 10 m x 0,6 m, kąt 6°
• wysoka odporność na fałszywe alarmy
• zaawansowana cyfrowa obróbka sygnału
• dynamiczna kompensacja zmian temperatury
• współpraca z:
• kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200
• kontrolerami systemu ABAX (ACU-120 i ACU-270), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100
• zasięg komunikacji radiowej w otwartej przestrzeni:
• w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280)
• w ABAX: do 500 m
• zdalne konfigurowanie i aktualizacja oprogramowania
• niezależnie regulowana czułość torów PIR i MW
• wbudowany czujnik temperatury (pomiar temperatury w zakresie od -40°C do +55°C)
• wskaźnik LED sygnalizujący naruszenia w trybie testowym
• bryzgoszczelna, odporna na zmienne warunki atmosferyczne obudowa poliwęglanowa z klasą szczelności IP54
• niski pobór energii i kontrola stanu baterii
• opcja ,,ECO" umożliwiająca wydłużenie czasu pracy urządzenia na baterii (tylko w ABAX 2)
• zasilanie: bateria CR123A 3 V
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża
• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem:
• uchwytu kątowego
• regulowanego uchwytu BRACKET A
• regulacja kąta pochylenia w zakresie ok. 30°
• regulacja kąta obrotu w zakresie 90°
• możliwość montażu czujki do ściany lub sufitu
• regulowanego uchwytu BRACKET B
• wewnętrzny kanał do prowadzenia przewodu
• całkowicie zamknięta konstrukcja poprawiająca estetykę instalacji
• regulacja kąta pochylenia w zakresie ok. 30°
• regulacja kąta obrotu w zakresie 90°
• możliwość montażu czujki do ściany lub sufitu
• uchwytu dystansowego BRACKET E
• BRACKET E-1 (GY) - korpus do mocowania uchwytu E-2A
• BRACKET E-2A (GY) - wkładka do mocowania czujek kurtynowych AOCD-260, również na uchwycie BRACKET A lub BRACKET B
• BRACKET E-3 (GY) - dystans (wysokości 30 mm) umożliwiający odsunięcie czujki od ściany lub sufitu
• BRACKET E-4 (GY) - podstawa (wysokości 20 mm)
• BRACKET E-6 - czujnik sabotażowy (1 przełącznik NO/NC, długość przewodów 50 cm)

Specyfikacja techniczna:

Oczekiwany czas pracy baterii (w latach)	do 2
Wykrywalna prędkość ruchu	0,3...3 m/s
Zakres temperatur pracy	-40°C...+55°C
Zalecana wysokość montażu	2,4 m
Maksymalny pobór prądu	26 mA
Masa	118 g
Maksymalna wilgotność	93+-3%
Pasmo częstotliwości pracy	868,0 ÷ 868,6 MHz
Bateria	CR123A 3V
Pobór prądu w stanie gotowości	70 uA
Wymiary	44 x 105 x 40 mm
Klasa środowiskowa wg EN50130-5	IIIa
Spełniane normy	EN50131-1, EN50130-4, EN50130-5
Dokładność pomiaru temperatury	+-1°C
Częstotliwość mikrofali	24,125 GHz
Czas rozruchu	45 s
Stopień ochrony IP	IP54
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120	do 500 m
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270	do 500 m
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220	do 2000 m
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280	do 1600 m
Pomiar temperatur w zakresie	-40°C...+55°C
Obszar detekcji	10 m x 0,6 m, 6°
Stopień zabezpieczenia wg EN50131-2-4 (montaż bezpośrednio do ściany)	Grade 2

,,Źródło: Satel sp. z o.o., www.satel.pl".
