APS-30 S - Impulsowy zasilacz buforowy 12V/3A SATEL

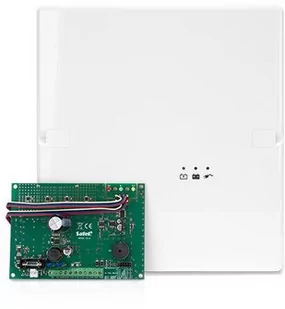

Impulsowy zasilacz buforowy APS-30 S umożliwia zasilanie urządzeń wymagających napięcia znamionowego 12 V DC. W skład zestawu wchodzą: zasilacz, transformator, obudowa OPU-4P (z miejscem na akumulator 7 Ah) i dodatkowe akcesoria (styki sabotażowe, podkładki dystansowe, przewody do podłączania transformatora, kołki rozporowe oraz wkręty).
Cechy główne:
- znamionowe napięcie wyjściowe (wg IEC 38): 12 V DC
- stabilizacja napięcia wyjściowego
- układ kontroli stanu akumulatora i odłączania rozładowanego akumulatora
- możliwość pracy bez podłączonego akumulatora
- prąd wyjściowy:
- praca z akumulatorem: 2,5 A / 2 A
- praca bez akumulatora: 3 A
- prąd ładowania akumulatora: 0,5 / 1 A (przełączany)
- kołki umożliwiające konfigurację ustawień zasilacza
- 3 diody LED sygnalizujące:
- status zasilania AC
- status akumulatora
- ładowanie akumulatora
- 2 wyjścia typu OC informujące o awariach:
- brak zasilania AC
- rozładowany akumulator
- sygnalizacja dźwiękowa awarii
- elektroniczne zabezpieczenie przeciwzwarciowe układu zasilania AC
- bezpiecznik przeciwzwarciowy układu ładowania akumulatora (T 3,15 A)
- elektroniczne zabezpieczenie przeciwzwarciowe oraz przeciążeniowe wyjścia zasilającego
- ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
Specyfikacja techniczna:
| Masa bez akumulatora |
2,45 [kg] |
| Wyjścia typ OC (AWS, AWB) |
50 mA / 12 V DC |
| Napięcie zasilania płytki elektroniki (z transformatora) |
17...24 |
| Pobór prądu przez układy zasilacza |
80 |
| Prąd wyjściowy (praca z podłączonym akumulatorem) |
2,5 / 2 |
| Prąd wyjściowy (praca bez podłączonego akumulatora) |
3 |
| Typ zasilacza (wg normy EN 50131) |
A |
| Znamionowe napięcie wyjściowe (wg IEC 38) |
12 |
| Prąd ładowania akumulatora (przełączalny) |
0,5 $52 / 1 $53 |
| Klasa środowiskowa |
I |
| Zalecany akumulator |
12 V / 7 Ah |
| Napięcie odcięcia akumulatora (+-10%) |
9,5 |
| Napięcie zgłoszenia awarii akumulatora (+-10%) |
11 |
| Zakres temperatur pracy |
+5...+40 °C |
| Wymiary płytki elektroniki |
140 x 99 [mm] |
| Wymiary obudowy |
266 x 286 x 100 [mm] |
| Napięcie zasilania transformatora |
230 |
