MIC-5 Miernik rezystancji izolacji

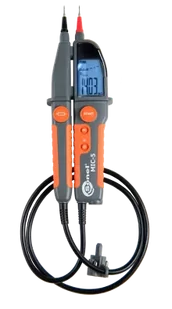

Miernik rezystancji izolacji i tester napięcia MIC-5

SONEL WMGBMIC5

✔️ Poręczny miernik w pomiarach rezystancji izolacji

✔️ Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym 250 V lub 500 V

✔️ Kolejną zaletą miernika jest długi czas pracy na jednym komplecie: 14 h dla pomiaru przy UISO=250V 11h dla UISO=500V

Przyrząd pozwala na prostą i szybką ocenę izolacji, kontrolę ciągłości połączeń oraz pomiar napięcia na obiekcie.

✔️ Każdy szanujący się elektryk może przewiesić przez szyję niczym lekarski stetoskop

Zestaw składa się z

➡️ 1 szt. Miernik MIC-5

➡️ 4 szt. Końcówka nakręcana 4mm

➡️ 2 szt. Końcówka nakładana 4mm

➡️ 2 szt. Bateria alkaliczna AAA / LR03

➡️ Deklaracja sprawdzenia

➡️ Instrukcja obsługi w języku polskim

Możliwość dokupienia futerału WAFUTS2 dostępnego w naszej ofercie!

Podręczny i poręczny miernik MIC-5

✅ Pomiar rezystancji izolacji

• wybierane napięcie pomiarowe: 250 V lub 500 V,
• ciągłe wskazanie mierzonej rezystancji izolacji,
• bardzo długi czas pracy na jednym komplecie baterii: 14 h dla pomiaru przy UISO = 250 V, 11 h dla UISO = 500 V,
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
• akustyczne wyznaczanie 5-sekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych,
• prąd pomiarowy do 1,4 mA,
• zabezpieczenie przed pomiarem obiektów znajdujących się pod napięciem.

✅ Niskonapięciowy pomiar rezystancji w zakresie 0...1999 :

• pomiar prądem <10 ma z rozdzielczością 0,1 ,
• szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 10 .

✅ Pomiar napięć stałych i przemiennych w zakresie 0...600 V:

• samoczynne wykrywanie rodzaju napięcia (stałe/przemienne).

Narzędzie dla każdego szanującego się elektryka

✅ Automatyczny dobór zakresów pomiarowych.

✅ Praca w sieciach 50 Hz oraz 60 Hz.

✅ Podświetlany, czytelny wyświetlacz LCD.

✅ Samoczynne wyłączanie się nieużywanego przyrządu (AUTO-OFF).

✅ Wbudowana latarka.

✅ Przyrząd spełnia wymagania normy IEC 61557-1 i IEC 61557-2.

Opis

1. Pojemnik ochronny końcówek sond pomiarowych
2. Sonda pomiarowa L1/-
3. Sonda pomiarowa L2/+
4. Końcówki sond L1 i L2
5. Przycisk wyzwalania testu sondy L1
6. Przycisk wyzwalania testu sondy L2
7. Dioda LED oświetlająca punkt pomiarowy
8. Wyświetlacz LCD z odczytem oraz symbolami
9. Przycisk SELWybór funkcji:Pomiar RISO napięciem 250 V (nacisnąć krótko)Pomiar RISO napięciem 500 V (nacisnąć krótko)Pomiar ciągłości (nacisnąć krótko)
10. Przycisk funkcyjnyWłączanie przyrządu (nacisnąć krótko)Oświetlenie punktu pomiarowego (nacisnąć krótko, gdy przyrząd jest włączony)Wyłączanie przyrządu (nacisnąć długo)

Opis wyświetlacza

1. Pole odczytowe
2. Bargraf wskazujący orientacyjną wartość RISO
3. Symbol zakończenia pomiaru RISO
4. Ostrzeżenie o obecności wysokiego napięcia na końcówkach miernika
5. Niski poziom naładowania baterii
6. Symbole wyświetlanych wartościR – rezystancja połączeńRISO – rezystancja izolacjiU – napięcieUISO – napięcie pomiarowe RISO
7. Jednostki wyświetlanych wielkości

Dane techniczne

• Kategoria pomiarowa wg PN-EN 61010: IV 600 V, III 1000 V
• Stopień ochrony: IP65
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Zasilanie: 2 x bateria AAA 1,5 V, 2 x akumulator NiMH AAA 1,2 V
• Temperatura pracy: 0…+40°C
• Temperatura przechowywania: -20…+70°C
• Wilgotność: 20…90%
• Temperatura nominalna: 23 2°C
• Wilgotność odniesienia: 40%…60%

Specyfikacja

1. Funkcje pomiarowe

2. pomiarowy

3. Zakres wyświetlania

4. Rozdzielczość

5. Dokładność

A. Napięcie AC/DC

B. Rezystancja izolacji

C. Napięcie pomiarowe 250 V

D. Napięcie pomiarowe 500 V

E. Rezystancja połączeń
