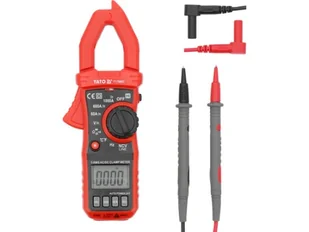

MIERNIK CĘGOWY TRUE RMS AC/DC 10MA-1000A

Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację. Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730933, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik. Podstawowe pomiary:

pomiar napięcia przemiennego: A. C. 0-750 V, TRUE RMS (40-1000 Hz)pomiar napięcia stałego: D. C. 0-1000 Vpomiar natężenia prądu przemiennego: A. C. 0-1000 A, TRUE RMS (40-1000 Hz)pomiar natężenia prądu stałego: D. C. 0-1000 Apomiar rezystancji:

0-60 MΩtest diody: IF 2 mA, UR 3. 2 Vtest ciągłości obwodu: 0-50 ΩDodatkowe pomiary: pomiar pojemności kondensatora:

0-100 mFpomiar częstotliwości: 0-10 Mhzpomiar temperatury: -30 do 1000 °Cbezkontaktowe wykrywanie napięcia przemiennego: NCVpomiar prądu rozruchowegopomiar obecności fazy (funkcja próbnika)Dokładność pomiaru: Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC.

Obliczenia dla wyniku pomiaru: 30 Adokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0. 01 Aobliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczośćobliczenia:

(30 x 2,5%) + 10 x 0. 01 = 0,75 + 0,1 = 0,85 ARzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A. wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 Vwynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 VTabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje: TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.

NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy. LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy. AUTO - automatyczne dopasowanie zakresu pomiaru.

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO. RAN - ręczna zmiana zakresu pomiarowegoDATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartościINR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych.

Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia. Dodatkowe informacje: wyświetlacz LCD, maksymalny wyświetlany wynik: 6000podświetlenie ekranu oraz pola pomiarowego cęgówsygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ωcęgi rozwierają się do 25 mmsondy pomiarowe o długości 14 cmdługość przewodu wraz z sondami: 103 cmśrednica przewodu wraz z izolacją:

3,6 mmpokrowiec w zestawiekonstrukcja z zabezpieczeniami przeciążeniowymiautomatyczne wyłączenie się miernika po 15 minutach bezczynnościmożliwość wyłączenia trybu automatycznego wyłączenia urządzeniawskaźnik niskiego poziomu bateriizasilanie: trzy baterie 1,5 V (AAA) Uniwersalny miernik z funkcją TRUE RMS, z zakresem automatycznym i ręcznym. Umożliwia podstawowe i zaawansowane pomiary wielkości elektrycznych. Cęgi mogą być używane do pomiaru prądów stałych i przemiennych w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez przerywania obwodu lub odłączania go od źródła zasilania.

Urządzenie pomiarowe może być używane do pomiaru znacznie wyższych prądów niż konwencjonalne urządzenia do pomiaru prądu. Przewody czujnika są izolowane silikonem, który jest elastyczny i odporny na temperaturę. Podstawowe pomiary: Pomiar napięcia przemiennego: napięcie przemienne 0-750 V, TRUE RMS (40-1000 Hz)Pomiar napięcia stałego:

D. C. 0-1000 VPomiar prądu AC: prąd AC 0-1000 A, TRUE RMS (40-1000 Hz)Pomiar prądu stałego: prąd stały 0-1000 APomiar rezystancji: 0-60 MΩTest diody: IF 2 mA, UR 3,2 VTest ciągłości obwodu:

0-50 ΩDodatkowe pomiary: Pomiar kondensatorów: 0-100 mFPomiar częstotliwości: 0-10 MhzPomiar temperatury: -30 do 1000 °CBezdotykowe wykrywanie napięcia AC:

NCVPomiar prądu rozruchowegoPomiar obecności fazy (funkcja testera)
