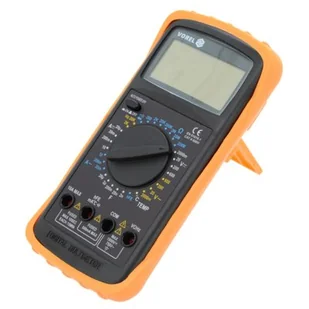

Vorel Cyfrowy miernik uniwersalny 81784

Opis produktu

Miernik uniwersalny 81784 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wbudowane dodatkowe gniazda pomiarowe ułatwiają pomiar m.in. kondensatorów i tranzystorów. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-10A
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-200M$270
• test diody: IF 1mA, UR 2,8V
• test ciągłości obwodu: 0-30$271

DODATKOWE POMIARY

• pomiar pojemności kondensatora: 0-20uF
• pomiar częstotliwości: 0-20khz
• pomiar temperatury: -40 do 400°C
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika 81784 dla tego zakresu to: +-(1.2% + 5), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
• obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 +- 7,82V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 +- 0,08V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 +- 0,26A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81784 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30$272
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30$273 (brak możliwości ustawienia miernika tylko na test diody)
• w zestawie sondy pomiarowe, sonda to pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

OPIS WIZUALNY

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.

Parametry

• Pomiar częstotliwości: 0-20kHz
• Pomiar hFe tranzystora: TAK
• Pomiar napięcia przemiennego: 0-600V
• Pomiar napięcia stałego: 0-600V
• Pomiar pojemności: 0-20uF
• Pomiar rezystancji: 0-200M$274
• Pomiar temperatury: -40 do 400°C
• Prąd przemienny: 0-10A
• Prąd stały: 0-10A
• Test ciągłości obwodu: TAK
• Test diody: TAK
