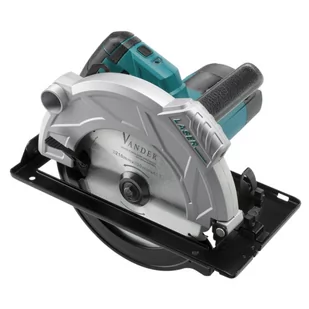

Opis Mocna metalowa podstawa zapewnia sztywność, a przy tym dokładność cięcia. Wydajny układ odsysania wiórów. Prowadnica równoległa zwiększa precyzję cięcia. Beznarzędziowa regulacja głębokości cięcia i kąta nachylenia do 45°. Dane techniczne Model VPT718 Napięcie/częstotliwość 230 V~ 50 Hz Moc 1800 W Prędkość obrotowa na biegu jałowym 5000 min-1 Rozmiar tarczy 210 x 30x 2,4 mm – 40T Maksymalna zdolność cięcia 90˚ 73 mm (grubość materiału) Maksymalna zdolność cięcia 45 ˚ 48 mm (grubość materiału) Rozmiar płyty podstawy 324 x 150 mm Masa własna 6,00 kg Klasa izolacji II Klasa lasera 2 Długość fali lasera 650 nm Moc lasera ≤1 mW Poziom ciśnienia akustycznego LpA 96,10 dB (A) Odchylenie KpA 3,00 dB (A) Gwarantowany poziom mocy akustycznej LwA 107,10 dB (A) Odchylenie KwA 3,00 dB (A) Poziom chwilowej wartości szczytowej ciśnienia akustycznego:
LpCpeak < 130,00 dB Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745-1. Opis rysunków 1. Króciec wydmuchowy, 2. Uchwyt główny, 3. Skala głębokości cięcia, 4.
Uchwyt dodatkowy, 5. Włącznik / wyłącznika lasera, 6. Skala regulacji kąta cięcia, 7. Śruba blokująca ustawienie kąta cięcia, 8. Śruba blokująca prowadnicy równoległej, 9.
Osłona tarczy górna, 10. Osłona tarczy dolna, 11. Wrzeciono, 12. Podstawa, 13. Uchwyt odciągający osłonę dolną, 14.
Moduł lasera, 15. Lampka wskazująca podłączenie urządzenia do sieci elektrycznej, 16. Włącznik / wyłącznik. 17. Blokada włącznika, 18. Przewód zasilania, 19.
Blokada wrzeciona, 20. Dźwignia blokująca ustawienie głębokości cięcia. Zastosowanie Elektronarzędzie przeznaczone jest do cięcia drewna, zarówno wzdłuż jak i w poprzek. Materiał obrabiany powinien być mocowany w taki sposób, aby podczas cięcia nie było możliwości jego przesuwania się. Do pilarki nie wolno zakładać innych narzędzi niż piły do drewna.
Nie stosować dodatkowych stołówpilarskich.
