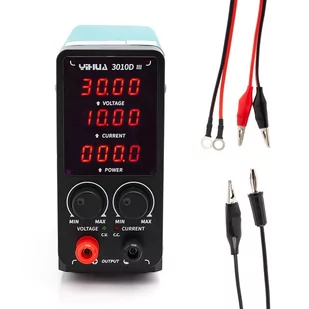

Zasilacz laboratoryjny Yihua 3010D-III 30V 10A

Zasilacz laboratoryjny Yihua 3010D-III 30V 10A Zasilacz wyposażony jest w trzy wyświetlacze siedmio-segmentowe LED w kolorze czerwonym. Wyświetlane na nich wartości są dobrze widoczne w każdych warunkach oświetleniowych. W górnej części panelu czołowego mamy wyświetlacz podpisany VOLTAGE- jest to woltomierz mierzący wartość napięcia jakie jest ustawione na zaciskach wyjściowych zasilacza laboratoryjnego. Poniżej mamy wyświetlacz podpisany literą CURRENT - jest to amperomierz. Amperomierz mierzy wartość prądu wypływającego z zasilacza, Na samym dole POWER - moc jaką pobiera zasilany element.

Zastosowanie: Instytuty badawcze Serwisy elektroniki Instytuty przemysłowe Przemysł elektroniczny Edukacja i szkolnictwo Wyposażenie laboratoriów Regulacji wartości napięcia wyjściowego dokonujemy przy pomocy dwóch potencjometrów (Tego typu rozwiązanie pozwala na dokładniejszy nastaw, zwłaszcza jeśli chcemy ustawić co setnych liczb). Napięcie wyjściowe można płynnie regulować w zakresie od 0V do 30V. Rozdzielczość wbudowanego woltomierza pozwala na ustawienie wartości napięcia wyjściowego z dokładnością 0,01V. Jest to wartość w zupełności wystarczająca dla zastosowań amatorskich, serwisowych, warsztatowych i laboratoryjnych (w większości wypadków).

Zasilacz może pracować w dwóch trybach pracy: C. V. czyli Constant Voltage - stabilizacji napięcia wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to że zasilacz stabilizuje wartość ustawionego czyli jeśli ustawimy na wyjściu 12,0V to bez względu na odbiornik (obciążenie) będzie pobierało prąd 0,5A lub 7,5A to wartość ustawionego napięcia będzie niezmienna (stabilizowana). Dopiero po przekroczeniu maksymalnej wydajności prądowej wynoszącej 10,0A napięcie zacznie spadać.

Zgodnie z prawem Ohma - wartość płynącego prądu wymusza obciążenie. C. C. czyli Constant Current - stabilizacji prądu wyjściowego. Świeci się czerwona dioda na panelu czołowym. W praktyce oznacza to że zasilacz stabilizuje wartość ustawionej wartości prądu i nie pozwala przekroczyć tej wartości. Tryb ten jest rzadziej wykorzystywany.

Przykładowo: Jeśli przy pomocy potencjometru Current ustawimy górną wartość prądu na 4,5A (limit) to wartość ta nie zostanie przekroczona na wyjściu. Oczywiście jeśli podłączone obciążenie do wyjścia zasilacza laboratoryjnego wymusza płynięcie mniejszej wartości prądu to zasilacz przełączy się automatycznie w tryb C. V. Zasilacz został wyposażony w zabezpieczenia: Zabezpieczenie przeciwprzepięciowe, Zabezpieczenie nadprądowe Zabezpieczenie przed przeciążeniem Zabezpieczenie przed zwarciem Yihua 3010D-III to konstrukcja impulsowa zbudowana w oparciu impulsowe przetwarzanie napięcia (przetwornicę).

Atutem takiego rozwiązania jest bardzo wysoka sprawność energetyczna (mały straty, a więc małe na wydzielane ciepło), oraz bardzo małe wymiary zewnętrzne i niska waga. W zasilaczu Yihua 3010D-III odprowadzanie ciepła jest aktywne przy pomocy wbudowanego wentylatora (cooler), który załącza się w mome. . .
