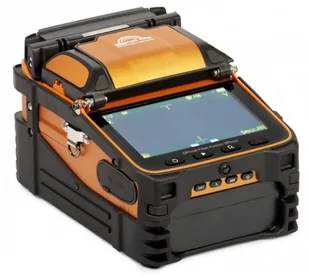

Spawarka światłowodowa Signal Fire AI-9

SPAWARKA ŚWIATŁOWODOWA SIGNAL FIRE AI-9 Najważniejsze cechy:

• wbudowany miernik mocy optycznej oraz wizualny lokalizator uszkodzeń VFL
• możliwość ustawienia programowej blokady spawarki,
• 6 silników odpowiadających za pozycjonowanie włókien,
• pozycjonowanie do rdzenia lub do płaszcza włókna,
• możliwość pracy w trybie Auto,
• powiększenie obrazu x300,
• 4-rdzeniowy procesor zapewniający szybkość działania,
• min. czas spawania 5 sekund,

SIGNAL FIRE

Firma Signal Fire jest dynamicznie rozwijającą się firmą specjalizującą się w produkcji spawarek światłowodowych. Z siedzibą w Chengdu zatrudnia blisko 200 pracowników. Oferowane przez nich urządzenia budowane w są na podzespołach renomowanych producentów (również europejskich), a rozwiązania technologiczne chronione są licznymi patentami.

Cechą charakterystyczną spawarek od tego producenta jest wykorzystanie smartfonów do ich konfiguracji, archiwizacji danych o wykonanych spawach oraz wszelkiej diagnostyki.

Produkty tej firmy znalazły uznanie na rynkach całego świata. O wysokiej jakości oferowanych produktów świadczyć może polityka gwarancyjna uwzględniająca wymianę urządzenia na nowe po wykonaniu 50 000 spawów.

Opis

Signal Fire AI-9 wykorzystuje technikę pozycjonowania włókien do rdzenia (możliwość pozycjonowania do płaszcza) zapewniającą najlepsze parametry tłumiennościowe wykonywanych spawów. Włókna ustawiane są przez 6 wysokiej klasy silników (Siemens), co jest absolutnie niespotykane w sprzęcie z tej półki cenowej. Spawarkę wykorzystywać można zarówno do realizacji 100 km magistrali światłowodowych, instalacji FTTH, jak i krótkich połączeń punkt - punkt, czy instalacji LAN lub monitoringu wizyjnego bazującego na okablowaniu światłowodowym. Model AI-9 bazuje na 4-rdzeniowym procesorze zapewniającym szybki czas reakcji (spawarka gotowa jest do pracy po 3 sekundach) oraz krótkie czasy spawania i zgrzewania osłon spawów.

Spawarka ta jest jednym z najszybszych urządzeń tego typu dostępnych obecnie na rynku i najszybszym w tej klasie cenowej.

5,1-calowy wyświetlacz o rozdzielczości 800x480 px i regulowanej jasności zapewnia komfortową pracę również w trudnych warunkach oświetleniowych. Układ optyczny oferuje 300-krotne powiększenie obrazu, co bezpośrednio wpływa na jakość procesu spawania oraz wizualną analizę wykonywanych spawów (przeglądanie w dwóch płaszczyznach). Minimalny czas spawania to 5 sekund, a czas zgrzewania osłon 40 mm to tylko 15 sekund. Dołączony do zestawu adapter USB pozwala na ładowanie smartfona lub podłączenie oświetlenia zasilanego z portu USB w przypadku pracy w ciemności (brak lampki w zestawie).

Budowa

• Widok skrzynki. Wyposażona jest ona w wysuwaną tackę, na której położyć można nóż do cięcia włókien
• Skrzynka może służyć jako platforma robocza. W zestawie krzesło/stolik, które do transportu wygodnie montuje się na skrzynce.
• Wszystkie niezbędne akcesoria mieszczą się w dwupoziomowej szufladzie.
• Akcesoria będące w komplecie: butelka na alkohol, stripper uniwersalny, zapasowe elektrody, stripper do kabli płaskich, pędzelek do czyszczenia.

Wymiary produktu Miernik mocy optycznej oraz wizualny lokalizator uszkodzeń

Signal Fire AI-9 to najnowszy model z linii spawarek światłowodowych, które od kilku lat stosowane są z powodzeniem w instalacjach światłowodowych różnych kategorii. Dzięki dopracowaniu oprogramowania i jeszcze lepszemu zoptymalizowaniu procesu spawania skrócono czas całego procesu do zaledwie 5 sekund.

Najważniejszą cechą nowego modelu jest jednak wyposażenie spawarki w moduł miernika mocy optycznej oraz wizualny lokalizator uszkodzeń. Pozwala to m.in. na szybką diagnostykę toru optycznego zaraz po wykonaniu spawu.

Skład zestawu:

• spawarka światłowodowa Signal Fire AI-9
• skrzynka na narzędzia
• zestaw zapasowych elektrod
• gilotyna do cięcia włókien
• stripper uniwersalny
• stripper do kabli płaskich
• butelka z dozownikiem
• pędzel do czyszczenia
• pasek do noszenia spawarki oraz pasek do noszenia skrzynki
• ładowarka sieciowa z adapterem USB

Uwaga: okres gwarancji na akumulator i nóż do cięcia włókien wynosi 12 miesięcy. Aplikacja SignalFire2

Spawarka jest gotowa do pracy od razu po wyjęciu z opakowania. Do codziennej pracy nie jest wymagana żadna konfiguracja - nie jest również wymagane ściągania oraz instalowanie jakiejkolwiek aplikacji. Dostępna w sklepie Google Play oraz AppStore aplikacja wymagana jest na przykład w przypadku chęci zmiany domyślnego programu spawania lub kalibracji ze względu na skrajnie zmieniające się warunki środowiskowe.

Aplikacja zawiera w sobie również instrukcję obsługi w języku angielskim oraz filmy instruktażowe. Spawarka AI-9 wyposażona jest w złącze USB umożliwiające ładowanie baterii w smartfonie.

Oprogramowanie spawarki umożliwia włączenie tryby tzw. "inteligentnej blokady". W trybie tym użytkownik ma możliwość ograniczenia użytkowania spawarki - np. przy jej wypożyczeniu. Możliwe jest wprowadzenie następujących ograniczeń:

• spawarka domyślnie zablokowana; konieczne jest odblokowanie za pomocą zdefiniowanego wcześniej telefonu,
• spawarka odblokowana na wykonanie określonej liczny spawów - po tym nastąpi jej zablokowanie,
• spawarka odblokowana na określony czas (użytkownik definiuje zakres dat); po upływie określonego czasu nastąpi zablokowanie spawarki.

Specyfikacja techniczna

Nazwa	Signal Fire AI-9
Kod	L5875
Pozycjonowanie włókien	do rdzenia
	do płaszcza
	manualne
Czas spawania	5 s
Czas zgrzewania osłony	15 s (40 mm)
Liczba silników	6
Autofocus	Tak
Obsługiwane włókna	SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655)
Tłumienie spawu (typowe)	0,025 dB (SM), 0,01 dB (MM),
	0,04 dB (DS/NZDS)
Tłumienie odbić	nie mniejsze niż 60 dB
Kalibracja łuku elektrycznego	manualna
Wytrzymałość elektrod	około 3000 spawów (w zestawie zapasowe elektrody)
Średnice włókien	bufor: 80-150 um
	płaszcz: 100-1000 um
Długość cięcia włókien	dla pokrycia 250 um: 8 - 16 mm
	dla pokrycia większego niż 250 um: 16 mm
Test wytrzymałości	Tak - siła 2 N
Powiększenie obrazu	x300 dla osi X oraz Y, x150 dla obu osi jednocześnie
Wyświetlacz	5,1 cala TFT, kolorowy, 800x480 px
Zasilanie	akumulator litowy 7800 mAh, czas ładowania 3,5 h
	zasilacz AC 100-240 V z wyjściem DC 13,5 V / 4A
Miernik mocy optycznej	Długości fal: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm
	Zakres pomiaru: -70 dBm...
