Sena Podnośnik hydrauliczny niskoprofilowy 2t ce tuv gs

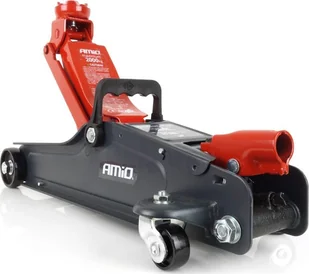

AMiO Hydrauliczny podnośnik niskoprofilowy 2TAMIO-02500AMiO Hydrauliczny podnośnik niskoprofilowy 2TAMIO-02500CECHY:

• Niskoprofilowy podnośnik umożliwia serwisowanie pojazdów niskopodwoziowych - Siła podnoszenia do 2000 kg - Zgodny z normą EN 1494:

2000 + A1:

2008 - Posiada następująy:

• Delikatne opuszczanie dzięki zaworowi zwalniającemu - Zdejmowana dźwignia ułatwiająca przechowywanie - Praktyczny uchwyt do przenoszenia - Cztery stalowe koła (w tym dwa skrętne, skrętne) PARAMETRY TECHNICZNE:
• Maksymalny udźwig:

2 tony - Wysokość podnoszenia: od 90 do 342 mm - Waga wciągnika: 10 kg WYMIARY:

(dł. x szer. x wys.) - 510 x 210 x 120 mm ZAWARTOŚĆ OPAKOWANIA:

• Wciągnik - Uchwyt do przenoszenia - Dźwignia - Instrukcja obsługi Niskoprofilowy wciągnik hydrauliczny 2T OSTRZEŻENIE! Przed użyciem podnośnika należy uważnie przeczytać niniejszą instrukcję.

Właściwe użytkowanie i dbałość o podnośnik pomoże zapewnić jego bezpieczne i bezproblemowe użytkowanie. OSTRZEŻENIE - Jest to wyłącznie urządzenie podnoszące.

Przed przystąpieniem do podnoszenia lub pracy ładunek musi być podparty pod pojazdem na stojakach o odpowiednim udźwigu znamionowym.

• Nie należy przekraczać udźwigu znamionowego wciągnika.

Przeciążenie może spowodować uszkodzenie wciągnika i/lub awarię skutkującą obrażeniami ciała lub zniszczeniem mienia.

• Ten podnośnik jest przeznaczony do użytku na twardych powierzchniach.

Użytkowanie na powierzchniach innych niż twarde może spowodować niestabilność podnośnika i możliwą utratę ładunku. INSTRUKCJE OBSŁUGI 1. Gdy wciągnik opuszcza fabrykę w celu wysyłki, śruba odpowietrzająca na górze komory olejowej jest zamknięta, aby zapobiec wyciekowi oleju.

Ponadto komora olejowa zawiera odpowiednią ilość oleju przed wysyłką. Przed pierwszym użyciem należy zdjąć pokrywę i odkręcić śrubę odpowietrzającą, aż powstanie szczelina 1/16". Jeśli widoczny jest wyciek oleju lub korek odpowietrzający jest otwarty, przed pompowaniem należy sprawdzić poziom oleju. 2. Przy otwartym zaworze zwalniającym chwyć pompę na około 6 pełnych suwów, aby zapewnić całkowite rozprowadzenie oleju. 3. Zamknąć zawór zwalniający i podnośnik jest gotowy do użycia.

4. NALEŻY ZAWSZE CENTROWAĆ ŁADUNEK NA PODNOŚNIKU. Obciążenia znajdujące się poza środkiem i podnoszone, lub gdy podnośnik nie jest osadzony, mogą uszkodzić podnośnik. PRZED UŻYCIEM PODNOŚNIKA Podczas transportu lub przenoszenia powietrze w podnośniku może zostać uwięzione w układzie hydraulicznym, co może spowodować nieprawidłowe działanie podnośnika. Aby spuścić powietrze z układu hydraulicznego: 1. Przekręć zawór spustowy w kierunku przeciwnym do ruchu wskazówek zegara za pomocą uchwytu o nie więcej niż dwa pełne obroty.

2. Odkręć śrubę wlewu oleju. 3. Szybko pompuj dźwignię podnośnika kilkoma pełnymi ruchami. 4. W razie potrzeby powtórz powyższe czynności. Należy pamiętać o wymianie śruby wlewu oleju. INSTRUKCJE DOTYCZĄCE UŻYWANIA PODNOŚNIKA:

1. Jednym końcem uchwytu podnośnika ZAMKNIJ ZAWÓR ZWALNIANIA ŚRUBY PODNOŚNIKA, obracając go w prawo. 2. Zaparkować pojazd na równej powierzchni (w skrzyni biegów w przypadku standardowych skrzyń biegów) i zaciągnąć hamulec awaryjny. 3. Umieść podnośnik pod pojazdem w odpowiednim miejscu do podnoszenia. (Patrz instrukcja obsługi pojazdu). W razie potrzeby obrócić śrubę przedłużającą podnośnika w kierunku przeciwnym do ruchu wskazówek zegara, aż zetknie się z pojazdem.

4. Włożyć uchwyt podnośnika do gniazda uchwytu. PUMP (operuj w górę i w dół), aby podnieść pojazd na żądaną wysokość. ZWALNIANIE: 1. Obróć uchwyt małą końcówką, aby POWOLI otworzyć zawór zwalniający. (Obróć zawór w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć go POWOLI.) 2.

Po całkowitym opuszczeniu pojazdu zdejmij podnośnik. Jeśli śruba przedłużająca została wysunięta, przekręć ją w prawo, aż zostanie wyciągnięta w stopniu umożliwiającym wyjęcie pojazdu. 3. Po wyjęciu podnośnika z pojazdu należy zamknąć zawór zwalniający. OGÓLNA PIELĘGNACJA PODNOŚNIKA 1. Gdy podnośnik nie jest , ramię podnośnika i dźwignia pompy powinny być całkowicie opuszczone.

Chroni to precyzyjnie obrobioną powierzchnię tłoka i cały tłok przed korozją. 2. Zbiornik jest wypełniony olejem hydraulicznym o pojemności 7 fl. oz. Aby uzyskać najlepsze wyniki, należy zawsze dodawać lub wymieniać olej. Nie należy używać różnych rodzajów oleju. Nie używaj płynu hamulcowego, alkoholu, gliceryny, oleju silnikowego, detergentów ani zanieczyszczonego oleju.

Niewłaściwy płyn może spowodować poważne wewnętrzne uszkodzenie podnośnika. W podnośnikach z układem hydraulicznym zaleca się stosowanie oleju marki Esso (lub jego odpowiednika). 3. Podnośnik powinien być czysty i dobrze nasmarowany, podobnie jak zewnętrzne części ruchome, takie jak wrzeciono ramienia podnoszącego, łożyska kół i sworzeń krzyżowy. 4. Jeśli wymagane są dodatkowe części, podczas składania zamówienia należy zapoznać się z rysunkami przekrojów i podać odpowiedni numer części wraz z numerem seryjnym wciągnika. 5. DOLEWANIE OLEJU:

Przy całkowicie opuszczonym ramieniu i podnośniku w pozycji poziomej, wyciągnąć korek filtra oleju. Jeśli poziom oleju znajduje się więcej niż 1" poniżej otworu, należy dolać oleju. 6. WYMIANA OLEJU: Olej należy wymieniać co najmniej raz w roku. Zdejmij pokrywę, aby spuścić olej.

Korek wlewu oleju i zawór spustowy. BARDZO WAŻNE jest, aby brud lub ciała obce nie dostały się do układu. 7. SMAROWANIE: Zainstaluj smar na podstawie i smaruj wrzeciono ramienia podnoszącego olejem co 3 miesiące. 8. ZAPOBIEGANIE:

Wyczyść i przetrzyj tłustą szmatką powierzchnię czołową tłoka i tłok pompy co 3 miesiące lub gdy pojawią się oznaki rdzy lub korozji. Gdy pompa nie jest używana, należy zawsze pozostawiać gniazdo pompy i tłok w pozycji całkowicie opuszczonej. Opis towaruWysokiej jakości podnośnik hydrauliczny niskoprofilowy 2T typu ŻABA. Wykonany z grubej blachy stalowej, zapewniającej odpowiednią sztywność konstrukcji. Wygodny w użytkowaniu, wyposażony w 4 koła, które umożliwiają szybkie podstawienie podnośnika we właściwe miejsce.

Praca w zakresie od 85 do 375 mm. Podnośnik niskoprofilowy może być podczas pracy z samochodami o obniżonym zawieszeniu. Solidne podpory bardzo dobrze wykonane z porządnej stalowej blachy wyposażone w mechanizm zapadkowy, który umożliwia precyzyjne ustawienie wysokości na 10-ciu poziomach. WŁAŚCIWOŚCI: niski profil podnośnika pozwala na obsługę nisko zawieszonych pojazdówsiła podnoszenia do 2000 kgłagodne opuszczanie dzięki zaworowi spustowemuzdejmowana dźwignia dla łatwego przechowywaniapraktyczny chwyt do przenoszeniacztery stalowe koła, w tym dwa skrętnezawór bezpieczeństwa zapobiegający przeciążeniuPARAMETRY TECHNICZNE:

maksymalny udźwig: 2,5 tonywysokość podnoszenia: 85 do 375 mmwaga podnośnika: 14 kgWYMIARY: (dł. x szer. x wys.)510 x 210 x 150 mmZAWARTOŚĆ OPAKOWANIA:

podnośnikrączka do przenoszeniadźwigniainstrukcja obsługi Niskoprofilowy podnośnik hydrauliczny 2TAMIO-02500, AMiO 01035 / COMPASS 09220
