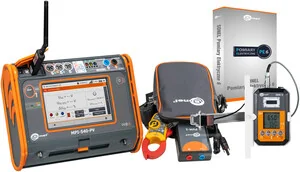

Miernik wielofunkcyjny MPI-540-PV z IRM-1+LORA +Program SPE6

Wielofunkcyjny miernik parametrów instalacji elektrycznej i fotowoltaicznej z cęgami elastycznymi i zestawem do pomiaru nasłonecznienia. Prostota i kompaktowość

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

Cechy

Pomiar nasłonecznienia i temperatury.
Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
Wbudowany kompas oraz czujnik nachylenia.
Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry

Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2h.
Temperatura panelu fotowoltaicznego w st.C lub st.F.
Temperatura otocznia w st.C lub st.F.
Kąt nachylenia paneli.
Orientacja paneli dzięki wbudowanemu kompasowi.

Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.

Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.

Cechy programu:
» zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
» współpraca z miernikami SONEL S.A.,
» drzewiasta struktura dokumentu,
» rozbudowane bazy zabezpieczeń i punktów pomiarowych,
» automatyczne obliczanie wartości wymaganych,
» automatyczna ocena wyników zmierzonych,
» harmonogram pomiarów,
» wstawianie zdjęć i rysunków do protokołów,
» drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
» kalkulacja wykonanych pomiarów,
» drukowanie faktur,
» automatyczne wypełnianie protokołów serią danych.

Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
» skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
» parametrów wyłączników RCD,
» stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
» stanu izolacji kabli elektrycznych,
» stanu instalacji odgromowej i uziemień,
» ciągłości przewodów,
» rezystancji izolacji silników zwartych i rozwartych,
» rezystancji styczników,
» rezystancji wyłączników,
» urządzeń transformatorowych.

Wymagania sprzętowe:
» System operacyjny: Windows 10
» Minimalna rozdzielczość: 1024x768
» Zalecana rozdzielczość: 1920x1080

Dodatkowo dostępne:
» Upgrade dla posiadaczy wersji 3, 4, 5 (WAPROSONPE6UP) » Klucz sprzętowy – rozszerzenie licencji na kolejne stanowisko lub licencja przenośna (WAADAKEY1)
