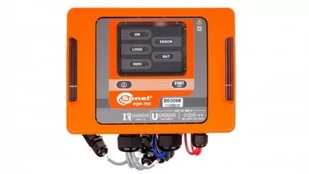

Sonel S. A. Analizator jakości zasilania PQM-700 WMPLPQM700

Odporny na każde warunki analizator jakości zasilania Sonel PQM-700 do skutecznej analizy i rejestracji parametrów sieci

Oparty na zaawansowanej technice analizator jakości zasilania Sonel PQM-700 wykazuje skuteczność przy pomiarach, analizie oraz rejestracji parametrów sieci energetycznych 50/60 Hz. Znajduje zastosowanie również przy kontroli jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Rozbudowane możliwości pomiarowe tego urządzenia doceni szerokie grono użytkowników, którzy potrzebują przenośnego urządzenia do kontrolowania jakości energii elektrycznej. Sonel PQM-700 spełnia wymagające standardy normy IEC 61000 dla analizatorów klasy S, związanej z niepewnościami pomiarowymi oraz metodami pomiaru. Ten model miernika skierowany jest do tych użytkowników, którzy nie potrzebują analizatora klasy A.

Najważniejsze parametry analizatora Sonel PQM-700:

• 4 wejścia prądowe, fizyczny pomiar prądu w przewodzie neutralnym,
• możliwość rejestracji do 1100 parametrów, rejestracja wartości średnich, maksymalnych, minimalnych oraz chwilowych,
• rejestracja zgodna z polskim rozporządzeniem systemowym,
• wbudowana grzałka umożliwia stabilną pracę w niskich temperaturach do -20C,
• wbudowany akumulator, autonomiczność miernika (min. 6 godzin),
• bardzo szczelna obudowa IP65 pozwala na pracę w trudnych warunkach, np. w deszczu, śniegu, dużej wilgotności.

Możliwości urządzenia Sonel PQM-700

Analizator PQM-700 umożliwia wykonywanie wszechstronnych pomiarów parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30, co przekłada się na wysoką precyzję uzyskanych wyników. Pomiary są dokładne, a praca analizatora stabilna nawet w warunkach bardzo niskiej temperatury otoczenia -20C. Jest to zasługą wbudowanej grzałki. Wewnętrzny akumulator sprawia, że analizator Sonel PQM-700 nie wyłącza się w momencie zaniku napięcia, lecz zapewnia ciągłą rejestrację nawet do 6 godzin. Uzyskane wyniki są rejestrowane na wymiennej karcie pamięci mającej pojemność 2 GB. Dane można odczytać korzystając ze złącza USB lub zewnętrznego czytnika. Do analizy danych służy dedykowany program Sonel Analiza.

Prezentacja danych z analizatora PQM-700

Parametry które zostały zarejestrowane przez analizator Sonel PQM-700, łącznie ze wskazanymi zdarzeniami, można łatwo odczytać dzięki specjalnemu oprogramowaniu Sonel Analiza. Program został wyposażony w zaawansowane funkcje, które umożliwiają zapoznanie się z uzyskanymi wynikami oraz zapisanie ich na dysku komputera w formie surowych danych bądź raportów. Aplikacja Sonel Analiza jest stale aktualizowana oraz rozwijania, dzięki czemu jej użytkownik zyskuje pewność zgodności z najnowszymi wymaganiami norm i standardów.

Możliwe zastosowania urządzenia

Analizator Sonel PQM-700 doskonale zdaje egzamin w wielu obszarach, w tym zwłaszcza w przemyśle, np. wśród elektryków oraz w służbach utrzymania ruchu, gdzie jest doceniany jako niedrogi i wielozadaniowy rejestrator parametrów obciążeń. PQM-700 jest również stosowany wśród odbiorców oraz producentów energii odnawialnej (np. farmy wiatrowe, fotowoltaiczne), gdzie wymaganym warunkiem jest 4-kwadrantowa analiza zasilania.

Oprogramowanie

Program Sonel Analiza jest aplikacją niezbędną do pracy z wieloma analizatorami marki Sonel, w tym również z modelem PQM-700. Oprogramowanie pozwala na:

• konfigurację urządzenia
• odczyt danych z rejestratora,
• podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
• kasowanie danych zapisanych w pamięci urządzenia,
• prezentowanie danych w formie tabel lub w formie wykresów,
• analizowanie danych pod kątem obowiązującej normy PN-EN 50160, rozporządzenia systemowego oraz innych zdefiniowanych przez użytkownika warunków odniesienia,
• niezależną obsługę kilku analizatorów,
• aktualizację do nowszych wersji za pośrednictwem strony WWW.

Program Sonel Analiza umożliwia odczyt wybranych parametrów, a następnie ich prezentację graficzną w czasie rzeczywistym. Parametry te są mierzone niezależnie od rejestracji która jest zapisywana do pamięci. W ten sposób użytkownik może sprawdzić:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów,
• harmoniczne i moce harmonicznych,
• interharmoniczne.

Dane techniczne oraz dokumentację znajdziesz na stronie producenta:

Przejdź na sonel.pl
