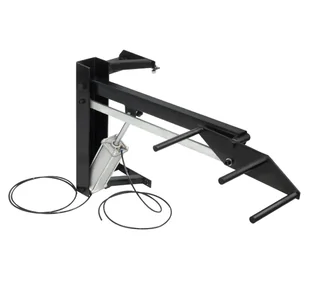

Winda koła do montażownicy Redats M-215

Twoje plecy będą Ci wdzięczne!
Koła stają się coraz większe i cięższe. Jeżeli pracujesz na wulkanizacji, to Twoje plecy na pewno to odczuwają (albo i niedługo odczują).

Dlatego - już dziś domontuj sobie windę do koła w montażownicy. Pomoże Ci w podnoszeniu nawet ciężkich kół!

Co to za winda?
To rozwiązanie dedykowane do montażownicy REDATS M-215.

Jak to się montuje?
Windę instalujemy na obudowie montażownicy, za pomocą śrub. Oto niezbędne elementy:

• 4 śruby M10
• podkładki
• nakrętki

Otwory montażowe mają rozstawy:

• górne: 11 cm
• dolne: 12 cm

Następnie, podłączasz dwa przewody pneumatyczne o średnicy 6 mm.

Wsporniki w zestawie
Ta winda w standardzie posiada trzy wsporniki na koło. Montujesz je przy użyciu

• sworznia (średnica 16 mm; długość 92 mm)
• śruby imbusowe M12
• podkładka
• nakrętka

Sworzeń przekładasz przez ramię windy, a następnie blokujesz przy użyciu pierścienia zabezpieczającego.

Wymiary ogólne windy w stanie spoczynku

• Wysokość : 55 cm
• Szerokość: 48 cm
• Długość: 88 cm
• Wysokość najwyższego wspornika od ziemi w stanie opuszczonym: 9 cm
• Wysokość najwyższego wspornika w najwyższym punkcie uniesienia windy: 64 cm
