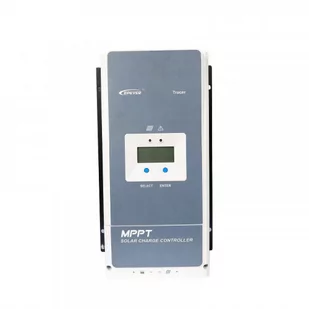

Regulator Ładowania Mppt Tracer 10420an 100a 12v /24v / 36v / 48v

Sterownik Tracer serii AN, oparty na wielofazowej synchronicznej technologii rektyfikacji (MSRT) i zaawansowanym algorytmie sterowania MPPT,z dwurdzeniową architekturą procesora. MSRT może zagwarantować bardzo wysoką wydajność konwersji w dowolnej mocy ładowania, co znacznie poprawia efektywność układu solarnego. Zaawansowany algoryt m sterowania MPPT minimalizuje maksymalny czas utraty mocy. Zapewnia wydajność śledzenia, odpowiednią prędkość, a także wysoką wydajność konwersji pod wysoką lub niską mocą tak, aby w każdej sytuacji zapewnić możliwie największą wydajność modułu. Tracer AN mogą szybko śledzić maksymalny punkt mocy (MPP) z paneli PV, aby uzyskać maksymalną energię z panelu.

Funkcja ograniczenia mocy i prądu ładowania oraz funkcja automatycznej redukcji mocy w pełni zapewnia stabilność pracy z ponadwymiarowymi modułami fotowoltaicznymi i działają w środowisku o wysokiej temperaturze. Dzięki adaptacyjnemu trzystopniowemu trybowi ładowania opartemu na cyfrowym obwodzie sterującym, regulatory z serii Tracer AN mogą skutecznie przedłużyć czas pracy, cykl życia akumulatora i znacznie poprawiają wydajność systemu. Możliwość tworzenie hybrydowych systemów zasilania. Uniwersalne zabezpieczenia elektroniczne, w tym ochrona przed przeładowaniem, nadmiernym rozładowywaniem i odwrotna polaryzacja PV, skutecznie zapewniają bezpieczniejsze i bardziej niezawodne działanie układu solarnego na dłuższy czas obsługi. Kontroler posiada Izolowany RS485 Interfejs ze standardowym protokołem komunikacyjnym MODBUS i zasilaczem 5V ułatwia klientowi rozszerzenie aplikacji obsługując do 8 regulatorów ładowania równolegle w celu rozszerzenia systemu i spełnienia różnych wymagań monitorowania, dzięki czemu można go wykorzystać do różnych aplikacji.

Dane techniczne: Dane techniczne: Model Tracer 10420AN Nominalne napięcie systemu: 12V /24V / 36V / 48V Prąd znamionowy ładowania: 80A Prąd znamionowy rozładowania:

80A Zakres napięcia wejściowego akumulatora: 8V～68V Max. napięcie obwodu otwartego PV: 200V Zakres napięcia MPP: VBAT+2V～144V Max.

moc wejściowa PV: 1250W/12V, 2500W/24V, 3750W/36V, 5000W/48V Własne zużycie mocy: 98mA/12V;60mA/24V;50mA/36V;46mA/48V Współczynnik kompensacji temperatury: -3mV/°C/2V(Wartość Domyślna) Komunikacja: RS485(interfejs RJ45) Uziemienie:

Ujemne uziemienie Parametry Środowiskowe: Model TRACER 10420AN Zakres temperatury LCD: -20oC～+70oC Środowisko pracy, Zakres temperatury: -25oC～+60oC Temperatura przechowywania: -30oC～+85oC Zakres wilgotności:

5% to 95% (N.Z.) Obudowa: IP20 Parametry Mechaniczne: Model TRACER 10420AN Wymiar: 394mm x242mm x 143mm Średnica otworu montażowego: Φ;7 Waga: 7,4 kg
