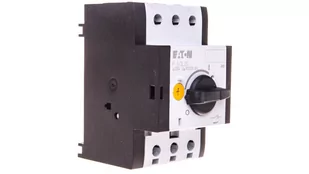

Eaton Rozłącznik do instalacji fotowoltaicznej 2P 20A DC P-SOL20 120934

Eaton Rozłącznik izolacyjny DC P-SOL20Producent: EatonOznaczenie: Rozłącznik izolacyjny DC 20ATyp: P-SOL20Przeznaczeniejako wyłącznik główny: niePrzeznaczeniejako wyłącznik konserwacyjny/naprawczy:

niePrzeznaczenie jako wyłącznik bezpieczeństwa: niePrzeznaczenie jako wyłącznikawaryjny: niePrzeznaczenie jako wyłącznik nawrotny: nieLiczba wyłączników: 1Maks. Znamionowe napięcie robocze Ue przy AC:

1000 VZnamionowe napięcie robocze: 690 VZnamionowyprąd ciągły Iu: 20 AZnamionowy prąd ciągłyprzyAC-23, 400 V: 0 AZnamionowyprąd ciągły przy AC-21, 400 V: 0 AZnamionowa moc robocza przy AC-3, 400 V:

0 kWZnamionowy krótkotrwały prąd wytrzymywany Icw: 0,35999999 kAZnamionowa moc roboczaprzyAC-23, 400 V: 0 kWZdolność łączeniowa przy 400 V: 20 kWWarunkowy znamionowy prąd zwarciowy Iq: 0 kALiczba biegunów:

2Napędsilnikaopcjonalny: nieNapęd silnika zintegrowany: nieZwolnienie napięcia opcjonalne: takTyp urządzenia: Urządzenie do zabudowy Technologia montażu stałegoNadaje się do montażu podłogowego:

takNadaje się do montażu czołowego4-otworowego: nieNadaje się do montażu czołowego centralnego: nieNadaje się do montażu na tablicy rozdzielczej: takNadaje się do montażu pośredniego: nieKolorelementu obsługowego:

czarnyKonstrukcja elementu obsługowego: Pokrętłoz możliwością blokady: nieTyp podłączenia obwodu głównego: uchwyt zaciskowyZ fabrycznie zmontowanym okablowaniem: nieStopień ochrony (IP), przód:

IP20Stopień ochrony (NEMA): innySzerokość: 58 mmWysokość: 76 mmGłębokość: 93 mm Rozłącznik izolacyjny Eaton DC P-SOL20:

dalsze szczegóły Rozłącznik izolacyjny, normy i przepisy: IEC/EN 60947-3, UL 508, CSA-C22. 2 nr 14-10 Dostarczany z: Eaton (Moeller) Rozłącznik izolacyjny DC 20A P-SOL20, Jednostka opakowania: 1 szt, EAN:

4015081187645 Rozłącznik do systemów fotowoltaicznych 2P 20A 120934 EatonDane techniczne: Stopień ochrony (IP) - IP20Maksymalne znamionowe napięcie robocze Ue AC [V] - 1000Typ elementu przełączającego - pokrętłoLiczba biegunów - 2Konstrukcja - montaż stałyZnamionowy prąd ciągły Iu [A] - 20Typpodłączenia obwodu głównego - połączenie śrubowe120934 Eaton CechyTyp*Przełącznik obrotowyLiczba biegunów2PWbudowany wyświetlaczNieTechnologia łącznościPrzewodowaKolor produktuCzarny, BiałyKod IP (ochrona międzynarodowa)IP20Kontrola zasilaniaNapięcie wejściowe AC1000 VKontrola energiiPrąd znamionowy wyjścia20 AAWaga i wymiarySzerokość58 mmGłębokość76 mmWysokość93 mmWaga320320 gWarunki otoczeniaZakres temperatur pracy-25 - 60 °C CechyTypPrzełącznik obrotowyLiczba biegunów2PWbudowany wyświetlaczNieTechnologia transmisjiPrzewodowaKolor produktuCzarny, BiałyMiędzynarodowy stopień ochrony (kod IP)IP20Moc znamionowaNapięcie wejściowe AC1000 VZnamionowy prąd wyjściowy20 AWaga i wymiarySzerokość58 mmGłębokość76 mmWysokość93 mmWaga320 gWarunki pracyZakres temperatur pracy-25 - 60 °C Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka.

W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Konstrukcja jako wyłącznik główny nr, Konstrukcja jako wyłącznik konserwacyjny/naprawczy nr, Konstrukcja jako wyłącznik bezpieczeństwa nr, Konstrukcja jako wyłącznik awaryjny nr, Konstrukcja jako wyłącznik nawrotny nr, Liczba przełączników 1, Maks. znamionowe napięcie robocze Ue przy AC 1000 V, Znamionowe napięcie robocze 690 V, Znamionowy prąd ciągły Iu 20 A, Znamionowy prąd ciągły przy AC-23, 400 V 0 A, Znamionowy prąd ciągły przy AC-21, 400 V 0 A, Znamionowa moc robocza przy AC-3, 400 V 0 kW, Znamionowa moc robocza przy AC-23, 400 V 0 kW, Znamionowy prąd przełączania przy 400 V 20 kW, Warunkowy znamionowy prąd zwarciowy Iq 0 kA, Liczba biegunów 2, Opcjonalny napęd silnika nie, Zintegrowany napęd silnika nie, Opcjonalny wyzwalacz napięciowy tak, Konstrukcja urządzenia Wbudowane urządzenie, nadaje się do montażu na podłodze tak, Nadaje się do montażu z przodu 4 otwory nie, Nadaje się do montażu z przodu centralnie nie, Nadaje się do montażu w rozdzielnicy tak, Nadaje się do montażu pośredniego nie, Kolor sterowania czarny, Typ połączenia, obwód główny Jarzmo zaciskowe, Ze wstępnie zmontowanym okablowaniem nie, Stopień ochrony (IP), strona przednia IP20, Stopień ochrony (NEMA) inny, Szerokość 58 mm, Wysokość 76 mm, Głębokość 93 mm Główne cechy Typ Przełącznik obrotowy Liczba biegunów 2P Wbudowany wyświetlacz Nie Technologia transmisji przewodowej Kolor produktu Czarny, biały Międzynarodowy stopień ochrony (kod IP) IP20 Zasilanie Napięcie wejściowe AC 1000 V Znamionowy prąd wyjściowy 20 A Waga i wymiary Szerokość 58 mm Głębokość 76 mm Wysokość 93 mm Waga 320 g Warunki pracy Temperatura pracy 25 - 60 °C Rozłączniki izolacyjne, normy i przepisy: IEC/EN 60947-3, UL 508, CSA-C22. 2 No. 14-10
