Elementy do wykonania konstrukcji betonowanej na grunt na 6 paneli o wymiarach do 230cm x 114cm/30mm w pionie układ 3x2 (MJ)

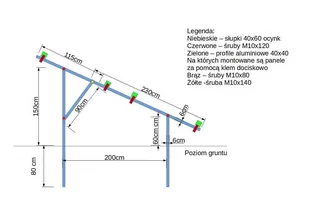

Zestaw elementów do samodzielnego wykonania systemu montażowego na 6 paneli w pionie, w układzie 3x2 betonowanego w gruncie (3 panele w rzędzie, 2 rzędy). System nie jest przeznaczony do montażu na dachu ! (nie posiada certyfikatów bezpieczeństwa i odporności na np. wiatr) Jest to kompletny system i zawiera wszystkie elementy prócz betonu do zalania. System na panele grubości 35mm, długość od 164 do 230 cm, szerokość maksymalna paneli 114cm Instrukcja montażu: Wykonujemy z profili stalowych 40x60 elementy jak na rysunku i montujemy na śruby M10x80 (czerwone). 3 takie komplety UWAGA:

trzy słupki trzeba przeciąć aby uzyskać elementy 140cm i 90cm, i 2 słupki trzeba przeciąć na połowy tj po 115cm (1 element 115cm pozostanie nieużyty) Śruba żółta M10x140 łączy 3 elementy tj te 115cm i 230cm na zakładkę ok 6cm i zastrzał 90cm. 2 profile 40x40 o długości 221cm trzeba przeciąć na połowy. Następnie wykonujemy 6 wykopów na zabetonowanie. W jednym kierunku oddalone o 200 centymetrów (jak na rysunku) a całe konstrukcje oddalone od siebie na odległość 150cm. Ważne aby konstrukcje były równo i pionowo zabetonowane.

Po zastygnięciu betonu montujemy profile 40x40 poziomo tj. skręcamy łącznikami cały profil 221cm i połówkę profilu i takie 4 szyny montujemy na stelażu, przy czym 2 szyny na końcach u góry i u dołu, a pozostałe 2 na środku. ale oddalone od siebie o około 60cm Na te szyny kładziemy panele i przymocowujemy klemami. W przypadku spodziewanych silnych bocznych wiatrów konstrukcję można dodatkowo wzmocnić tzw. stężeniem/zastrzałem przy użyciu dodatkowych 2 słupków o długości 230cm zamocowanych od tyłu konstrukcji pod kątem (jedno mocowanie u dołu kompletu z rysunku, a drugie u góry takiego komplety z rysunku).

Te zastrzały dokopujemy osobno - nie ma ich w tym zestawie. Efektywny kąt pochylenia paneli to 24 stopnie.
