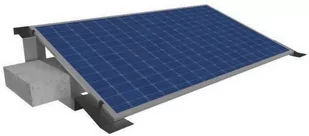

Zestaw elementów do samodzielnego wykonania systemu montażowego balastowego na 10 paneli w poziomie, kąt pochylenia 15 stopni. Układ 2 rzędy po 5 paneli Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych. Grubość paneli 30mm, panele o szerokości max 114 cm, wysokość do 230cm Długość: 1200 mm Wysokość: 280 mm Szerokość:
150 mm Odległość między otworami M8: 900 mm Kąt nachylenia: 15 Materiał: stal nierdzewna Podklejona taśmą EPDM Instrukcja montażu: Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm Układamy balast z bloczków betonowych na stalowych elementach.
Staramy się nie zarysować powierzchni ochronnej stali. 2 bloczki na element. Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8 Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli.
czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
