Opis i specyfikacja
Ogranicznik kombinowany do fotowoltaicznych systemów zasilania do 1500 V DC. Cechy produktu: Gotowy do podłączenia ogranicznik kombinowany typu 1 + typu 2 do obwodów generatorów fotowoltaicznychSprawdzona odporność na uszkodzenia obwodu Y zapobiega uszkodzeniom ochrony przeciwprzepięciowej w przypadku uszkodzeń izolacji w obwodzie generatoraNapięcie znamionowe jest takie samo dla wszystkich ścieżek ochronnych, dzięki czemu może być stosowany również w systemach uziemionychKonstrukcja obudowy zoptymalizowana pod kątem przestrzeni dla napięcia do 1500 V DC w obudowie o szerokości zaledwie 4 HPPrzetestowany zgodnie z normami IEC 61643-31 / EN 61643-31 / EN 50539-11Może być stosowany w systemach fotowoltaicznych zgodnie z IEC 60364-7-712 / DIN VDE 0100-712Wskazanie funkcji / usterki za pomocą zielono-czerwonego oznaczenia w okienku podgląduDane techniczne: SPD zgodnie z EN 61643-31 / . . . . IEC 61643-31:
Typ 1 + Typ 2 / Klasa I + Klasa IIMaks. Napięcie PV [DC+ -> DC-] (UCPV ): ? 1200 VMaks. Napięcie PV [DC+/DC- -> PE] (UCPV ): ? 1200 VWytrzymałość zwarciowa (ISCPV ):
10 kAZnamionowy prąd upływowy udarowy (8/20 µs) (In ): 20 kAMaks. Prąd udarowy upływu (8/20 µs) (Imax ): 40 kACałkowity prąd udarowy upływu (8/20 µs) [DC+/DC- -> PE] (Itotal ): 40 kACałkowity prąd upływowy impulsowy (10/350 µs) [DC+/DC- -> PE] (Itotal ): 12,5 kAPiorunowy prąd impulsowy (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ):
6,25 kAPoziom ochrony [(DC+/DC-) -> PE] (UP ): < 3,8 kVPoziom ochrony [DC+ -> DC-] (UP ): < 3,8 kVCzas reakcji (tA ): ? 25 nsZakres temperatur pracy (TU ): -40 °C . . . +80 °CWyświetlanie funkcji / usterek:
zielony / czerwonyLiczba portów: 1Przekrój połączenia (min.): 1,5 mm2 lite / skręconePrzekrój połączenia (maks.): 35 mm2 skrętka / 25 mm2 drobna skrętkaMontaż: na szynie 35 mm zgodnie z normą EN 60715Materiał obudowy:
tworzywo termoplastyczne, kolor czerwony, UL 94 V-0Miejsce instalacji: WnętrzeStopień ochrony: IP 20Wymiary montażowe: 4 TE, DIN 43880Atesty: KEMA, UL Kombinowany ogranicznik przepięć DEHN DCB YPV 1200Producent:
DEHNOznaczenie: Kombinowany ogranicznik przepięć DEHNcombo YPVTyp: DCB YPV 1200Forma sieci DC: takForma sieci IT: nieForma sieci TN:
nieTyp sieci TN-C: nieTypsieci TN-C-S: nieTyp sieci TN-S: nieTyp sieci TT: nieTyp sieci inne:
nieLiczba biegunów: 2Prąd piorunowy impulsowy (10/350 µs): 12,5 kAMaks. Napięcie PV: 1200 VPoziomochrony (DC+ - DC-):
3,8 kVPoziom ochrony (DC+/DC- - PE): 3,8 kVTyp montażu: Szyna DIN TH35Rozmiar ramy: 4 TEMaks. Przekrój przewodu sztywny (jednodrutowy/wielodrutowy): 35 mm²Maks.
Przekrój przewodu elastyczny (drobnożyłowy): 25 mm²Zdalna sygnalizacja: nieSygnalizacja na urządzeniu: optycznaKlasa testowa: Typ 1 i 2Zintegrowany bezpiecznik rezerwowy:
nieEnergetycznie skoordynowany efekt ochronny dla urządzenia końcowego: nieTechnologia iskiernika przełączającego napięcie: nieZabezpieczenie nadprądowe odczepu napięciowego: nieStopień ochrony (IP): IP20 Ogranicznik kombinowany DEHN DCB YPV 1200:
Dalsze szczegóły Wielobiegunowy ogranicznik kombinowany typ 1 + typ 2 do obwodów generatorów fotowoltaicznych DEHNcombo YPV, typ 1 + typ 2 zgodnie z EN 61643-31 z 3-stopniowym urządzeniem przełączającym DC. Połączone urządzenie odłączające i zwierające. Do ochrony falowników fotowoltaicznych przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Do użytku zgodnie z normą IEC 60364-7-712: 2002-05 (Instalacja fotowoltaicznych systemów zasilania).
Dostarczany z: Ogranicznik kombinowany DEHNcombo YPV DCB YPV 1200, opakowanie jednostkowe: 1 szt. , EAN: 6942299504521 Ogranicznik przepięć DEHN DCB YPV 1200Ogranicznik przepięć do systemów fotowoltaicznych o napięciu do 1500 V DC. Cechy produktu: gotowy do podłączenia ogranicznik przepięć typu 1 + typu 2 do obwodu generatora PVniezawodny, odporny na uszkodzenia system połączeń Y chroniący ogranicznik w przypadku uszkodzenia izolacji w obwodzie generatorakompaktowa, zajmująca niewiele miejsca konstrukcja z tylko 4 modułami szerokości dla instalacji do 1500 V DCzgodność z normą EN 50539-11do stosowania w systemach fotowoltaicznych zgodnie z normą PN-HD 60364-7-712Wyświetlanie funkcji/usterek w oknie kontrolnymDane techniczne:
Typ ogranicznika: 1 + 2najwyższe napięcie: < 1200V DCOdporność zwarciowa: 10 kAZnamionowy prąd rozładowania: 20 kAmaksymalny prąd rozładowania:
40 kAPrąd upływu: 6,25 kAPoziom ochrony napięciowej: < 3,8 kVCzas zadziałania: < 25nsZakres temperatur pracy: od -40°C do 80°CWskaźnik pracy:
zielonyWskaźnik zadziałania: czerwonyLiczba połączeń: 1Przekrój kabla: 1,5-35mm²Materiał obudowy: tworzywo sztuczneKolor obudowy:
czerwonyStopień ochrony: IP20Szerokość w liczbie modułów: 4Wymiary: 90x72x73mmMontaż: szyna DIN 35mm Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.
W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Typ sieci DC tak, Typ sieci IT nie, Typ sieci TN nie, Typ sieci TN-C nie, Typ sieci TN-C-S nie, Typ sieci TN-S nie, Typ sieci TT nie, Typ sieci inne nie, Liczba biegunów 2, Prąd udarowy piorunowy (10/350 μs) 12,5 kA, Maks. napięcie PV 1200 V, Poziom ochrony (DC+ - DC-) 3,8 kV, Poziom ochrony (DC+/DC- - PE) 3,8 kV, Typ montażu szyna DIN TH35, Rozmiar konstrukcji 4 TE, Zdalna sygnalizacja nie, Sygnalizacja na urządzeniu optycznie, Klasa testu typ 1 i 2, Zintegrowana ochrona wejścia nie, Technologia iskiernika z przełączaniem napięcia nie, Odczep napięciowy zabezpieczony przed przetężeniem nie, Stopień ochrony (IP) IP20 Zabezpieczenie przeciwprzepięciowe B+C (T1+T2) DC 2P 3,8KA 1200V 900070 DEHN zostało opracowane specjalnie dla systemów fotowoltaicznych Wyprodukowane w Niemczech i gotowe do instalacji Kompaktowa konstrukcja o szerokości tylko 4 modułów do instalacji do 1500 V DC Spełnia wymagania norm PN-EN 50539-11 i PN-HD 60364-7-712 Okno monitorowania z sygnalizacją działania/usterki dla dodatkowego bezpieczeństwa.

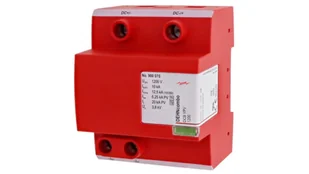

Dehn 900070 DCB YPV 1200 Ogranicznik kombinowany DEHNcombo YPV f. photovoltaic-syst. 1200V (900070)
