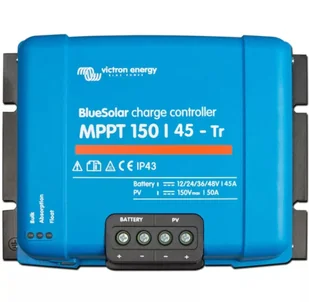

Victron Energy Regulator ładowania Blue Solar MPPT 150V/45A

Regulator BlueSolar MPPT 150/45 marki Victron Energy to nowoczesne rozwiązanie dla średnich i dużych systemów fotowoltaicznych. Wyposażony w funkcję śledzenia punktu maksymalnej mocy (MPPT), regulator ten zapewnia maksymalną wydajność ładowania nawet w trudnych warunkach oświetleniowych. Zdolność do pracy przy napięciu do 150V oraz prądzie ładowania do 45A czyni go wszechstronnym narzędziem dla wymagających użytkowników, dbających o bezpieczeństwo i efektywność swojego systemu solarnego. Wysokie napięcie wejściowe – elastyczność i wydajność Regulator obsługuje maksymalne napięcie wejściowe wynoszące 150V, co pozwala na zastosowanie paneli słonecznych o wyższym napięciu. Ta funkcja daje możliwość elastyczniejszego projektowania systemów, dostosowując je do różnych warunków i potrzeb.

Dzięki temu BlueSolar MPPT 150/45 idealnie sprawdzi się w systemach, gdzie wydajność jest kluczowa, a dostępne miejsce na montaż paneli ograniczone. Maksymalny prąd ładowania 45A – szybkie i bezpieczne ładowanie Jednym z najważniejszych parametrów tego regulatora jest maksymalny prąd ładowania na poziomie 45A. Oznacza to, że urządzenie może szybko i efektywnie naładować akumulatory, co jest szczególnie przydatne w sytuacjach, gdy wymagana jest szybka regeneracja energii. Szybkie ładowanie akumulatorów to klucz do wydłużenia ich żywotności oraz zapewnienia stabilności pracy całego systemu solarnego. Zaawansowane algorytmy MPPT – optymalizacja każdego watta energii Technologia Maximum Power Point Tracking (MPPT) jest odpowiedzialna za nieustanne śledzenie punktu maksymalnej mocy paneli słonecznych.

Regulator nie tylko dobiera najlepsze parametry pracy, ale również adaptuje się do zmiennych warunków pogodowych, zwiększając efektywność ładowania nawet o 30% w porównaniu z tradycyjnymi regulatorami PWM. To oznacza, że nawet w pochmurne dni lub przy częściowym zacienieniu, system fotowoltaiczny działa na najwyższych obrotach, dostarczając więcej energii do akumulatorów. Inteligentna ochrona akumulatorów – przedłużenie żywotności systemu Victron Energy wyposażył swój regulator w szereg funkcji zabezpieczających akumulatory. Algorytm Battery Life zapewnia, że akumulatory będą cyklicznie doładowywane do pełna, co zapobiega ich niedoładowaniu. Dzięki temu regulator potrafi dostosować poziom odłączenia obciążenia, co pomaga utrzymać akumulatory w doskonałej kondycji przez dłuższy czas.

Każdy cykl ładowania jest zoptymalizowany, co zwiększa trwałość akumulatorów, a także wydajność całego systemu solarnego. Tryby ładowania dostosowane do potrzeb systemu Regulator BlueSolar MPPT 150/45 obsługuje trzystopniowy proces ładowania, który zapewnia optymalną ochronę i dłuższą żywotność akumulatorów. W pierwszym trybie Bulk akumulator jest ładowany z pełną mocą, aż do osiągnięcia pełnej pojemności. Następnie, w trybie Absorption, ładowanie stabilizuje się na stałym poziomie prądu, co umożliwia dokładne doładowanie akumulatora. Ostatni tryb Float to faza podtrzymywania, w której napięcie jest obniżane, aby chronić akumulator przed nadmiernym naładowaniem, wydłużając tym samym jego czas pracy.

Zabezpieczenia i odporność na warunki zewnętrzne BlueSolar MPPT 150/45 posiada szereg zabezpieczeń, które chronią system przed różnymi zagrożeniami. Urządzenie zabezpiecza akumulatory przed przegrzaniem, odwrotną polaryzacją, nadmiernym prądem oraz zwarciami. Co więcej, regulator jest odporny na warunki atmosferyczne, z kategorią ochrony IP43 dla elementów elektronicznych i IP22 dla strefy przyłączeniowej, co czyni go wytrzymałym i niezawodnym, nawet w trudnych warunkach zewnętrznych. Akcesoria opcjonalne – zwiększ funkcjonalność swojego systemu Aby jeszcze bardziej usprawnić zarządzanie systemem, Victron Energy oferuje dodatkowe akcesoria. Jednym z najważniejszych jest Smart Battery Sense, bezprzewodowy czujnik monitorujący temperaturę i napięcie akumulatora, co pozwala na precyzyjne dostosowanie parametrów ładowania.

jest również MPPT Control, zewnętrzny wyświetlacz umożliwiający podgląd najważniejszych danych pracy systemu, takich jak napięcia i prądy paneli oraz akumulatorów. Dzięki temu masz pełną kontrolę nad wydajnością swojego systemu fotowoltaicznego, co pozwala na bardziej precyzyjne monitorowanie i optymalizację jego pracy. Specyfikacja techniczna – precyzyjna i zaawansowana technologiaParametry / Model: MPPT 150 | 45ANapięcie akumulatora (auto select): 12 / 24 / 48V (wymaga oprogramowania dla 36V)Prąd znamionowy ładowania:

45 ANominalna moc PV: 12 V: 650 W24 V: 1300 W36 V: 1950 W48 V: 2600 WMax. prąd zwarciowy PV: 50 AMaksymalne napięcie otwartego obwodu PV:

150V (w najzimniejszych warunkach) / 145V (maksimum rozruchu i pracy)Maksymalna wydajność: 98%Konsumpcja własna: 12 V: 20 mA24 V: 15 mA48 V: 10 mANapięcie ładowania "absorpcja": 14,4 / 28,8 / 43,2 / 57,6V (możliwość regulacji)Napięcie ładowania "float": 13,8 / 27,6 / 41,4 / 55,2V (możliwość regulacji)Algorytm ładowania:

Wielostopniowy adaptacyjny (osiem zaprogramowanych algorytmów)Kompensacja temperatury: -16 mV / -32 mV / -64 mV °COchrona: Odwrotna polaryzacja PV / zwarcie na wyjściu / nadmierna temperaturaTemperatura pracy: -30 do +60°C (pełna moc znamionowa do 40°C)Wilgotność: 95%, bez kondensacjiKolor:

Niebieski (RAL 5012)Zaciski zasilania: 16 mm² / AWG6Kategoria ochrony: IP43 (elementy elektroniczne)IP22 (obszar przyłącza)Waga: 1,25 kgWymiary (h x w x gł): 130 x 186 x 70 mmBezpieczeństwo:

EN/IEC 62109-1, UL 1741, CSA C22. 2 Regulator ładowania BlueSolar MPPT 150/45 to niezawodne urządzenie, które zaspokoi potrzeby zarówno hobbystów energii odnawialnej, jak i profesjonalistów. Z nowoczesną technologią MPPT, zaawansowanymi funkcjami ochrony oraz dodatkowymi akcesoriami, to urządzenie zapewnia wydajność i bezpieczeństwo na najwyższym poziomie. Victron MPPT 150/45 (MPN SCC010045222) należy do dużej rodziny kontrolerów ładowania BlueSolar MPPT i oferuje szerokie spektrum wydajności dla wymagających użytkowników. Ultraszybkie śledzenie mocy i automatyczna regulacja napięcia MPP przy częściowym zacienieniu to tylko dwie z wielu zalet tej klasy urządzeń.

Urządzenia w klasach od 150/45 do 150/100tr są również dostępne w wersji z połączeniami MC4 po stronie solarnej kontrolera ładowania zamiast zacisków śrubowych. Model ten może również pracować równolegle z innymi regulatorami tego samego typu. OpcjeVE-Direct do programowania, przesyłania danych w czasie rzeczywistym i wyświetlania historii Nowoczesne smartfony Apple i Android, tablety, Macbooki i inne urządzenia można podłączyć do kluczy sprzętowych Bluetooth Smart Dongles i aplikacji MPPT lub GX Colour Control za pośrednictwem VE. Direct. Należy pamiętać, że klucze sprzętowe Bluetooth Smart Dongles i GX Colour Control to oddzielne elementy, które nie są dołączone do kontrolera ładowania, ale można je nabyć u nas jako opcję. Zaawansowane wykrywanie punktu maksymalnejmocy dla częściowego zacienienia W przypadku częściowego zacienienia na krzywej prąd-napięcie mogą występować dwa lub więcej punktów maksymalnej mocy (MPP).

Konwencjonalne MPPT mają tendencję do dostosowywania się do lokalnego MPP. Może to jednak nie być optymalny punkt MPP. Innowacyjny algorytm urządzenia BlueSolar zawsze maksymalizuje uzysk energii, dostosowując się do optymalnego MPP. Kluczowe cechy produktu BlueSolar 150/45 45A 12V 24V 36V 48V MPPTultraszybki tracker MPP najnowszej generacji zapewnia najlepszą możliwą wydajność nawet przy zachmurzonym niebieautomatyczne wykrywanie napięcia MPP przy częściowym zacienieniu zapewnia dalszą poprawę wydajności w porównaniu do "prostych" kontrolerów ładowania MPPTzintegrowany port komunikacyjny VE. Direct do komunikacji z dodatkowymi urządzeniami, takimi jak klucz sprzętowy Bluetooth Smart lub panel sterowania GX Colourwysoka maksymalna sprawność 98%Możliwość pracy równoległej z innymi kontrolerami 150/45regulowane stałe napięcie ładowaniaregulowane napięcie ładowania pływakowegoNadaje się do wszystkich akumulatorów AGM, żelowych, kwasowo-ołowiowych, wapniowo-wapniowych i litowychwersja tr = podłączenie modułów słonecznych za pomocą zacisków śrubowych (maks. 35 mm²)w pełni programowalne algorytmy ładowania, które są później aktywowane i przełączane ręcznie za pomocą przełącznika na obudowieNominalny prąd ładowania 45A, maksymalne napięcie w obwodzie otwartym PV 150Vmaksymalna moc PV:

12V: 650W - 24V 1300W - 48V 2600Wzintegrowane zabezpieczenie przed odwróceniem polaryzacji akumulatorawieloetapowy i adaptacyjny algorytm ładowaniaStopień ochrony IP 43 dla komponentów elektronicznych i stopień ochrony IP 22 dla obszaru połączeń kontrolerazintegrowany czujnik temperatury wyrównuje konserwację i stałe napięcie ładowania w zależności od temperaturyKontrola czasu dzień/noc i opcja przyciemniania światła Szybki kontroler MPPT najnowszej generacji Niezwykle szybki kontroler MPPT poprawia wydajność energetyczną nawet o 30% w porównaniu z kontrolerami ładowania PWM i nawet o 10% w porównaniu z wolniejszymi kontrolerami MPPT, szczególnie w pochmurnych warunkach, gdy natężenie światła stale się zmienia. Kompleksowa ochrona elektroniczna - Ochrona przed odwrotną polaryzacją podłączenia akumulatora - Blokada prądu wstecznego PV - Ochrona przed przegrzaniem urządzenia - Ochrona przed zwarciami - Ochrona przed odwrotną polaryzacją podłączenia PVPort transmisji danychVE. Direct VE. Direct w trybie tekstowym co sekundę przesyła wszystkie ważne parametry do innych urządzeń sprzężonych z kontrolerem ładowania, a tym samym oferuje możliwość komunikacji z dodatkowymi urządzeniami, takimi jak klucz sprzętowy Bluetooth Smart Dongle lub kolorowy panel sterowania GX firmy Victron. Połączenie VE. Direct jest przeznaczone dla produktów, w których pełna integracja z magistralą Canbus (VE-Direct) byłaby zbyt kosztowna.

Więcej informacji na temat VE. Direct można znaleźć w naszym świecie marki Victron. Zakres dostawy 1x kontroler ładowania Victron SCC010045222 BlueSolar MPPT 150/45 12V 24V 36V 48V 45A Instrukcja obsługi Victron Energy BlueSolar 150/45 MPPT kontroler słonecznyJako świadectwo wysokiej jakości wszystkich kontrolerów MPPT, Victron Energy zapewnia 5-letnią rozszerzoną pełną gwarancję. Kontrolery słoneczne MPPT firmy Victron Energy należą do absolutnych światowych liderów w tej dziedzinie. Oferuje ultraszybkie śledzenie MPPT, aby zapewnić maksymalne możliwe zyski słoneczne.

Szczególnie przy zachmurzonym niebie z częstymi zmianami natężenia oświetlenia, zyski słoneczne są o 30% wyższe w porównaniu do konwencjonalnych kontrolerów PWM lub o 10% wyższe w porównaniu do wolniejszych kontrolerów MPPT. Maksymalna moc wyjściowa paneli słonecznych wynosi 650 Wp dla systemów 12 V, 1300 Wp dla systemów 24 V i 2600 Wp dla systemów 48 V. Jeśli wartości te zostaną przekroczone, kontroler nie uszkodzi się, a jedynie automatycznie zmniejszy moc przychodzącą z paneli do akceptowalnych wartości. Kontroler słoneczny jest fabrycznie ustawiony na osiem typów akumulatorów - wyboru odpowiedniego typu dokonuje się za pomocą przełącznika obrotowego znajdującego się na korpusie kontrolera. Maksymalne napięcie wygaszania (określane jako Voc) podłączonych paneli słonecznych nie może przekraczać 150 V (uwaga: wraz ze spadkiem temperatury zewnętrznej napięcie paneli słonecznych wzrasta).

Maksymalny wejściowy prąd zwarciowy paneli fotowoltaicznych nie może przekraczać 50 A, w przeciwnym razie może dojść do trwałego uszkodzenia. Seria kontrolerów BlueSolar MPPT umożliwia podłączenie zewnętrznego adaptera Bluetooth o nazwie Smart Dongle: Ten zewnętrzny adapter BT umożliwia podłączenie smartfona/tabletu do kontrolera słonecznego. Możesz monitorować wiele parametrów systemu i statystyk historycznych z ostatnich 30 dni. Masz również możliwość wprowadzenia ustawień parametrów pracy.

Możesz również pobrać aplikację VictronConnect za darmo w Google Play lub App Store. Jeśli chcesz wykonać powyższe czynności za pomocą komputera, masz możliwość użycia kabla PC VE. direct do USB do podłączenia kontrolera i kabla PC do USB. Wszystko, co musisz zrobić, to zainstalować oprogramowanie Victron Connect na swoim komputerze, które można pobrać ze strony producenta. Wewnętrzne elementy elektroniczne są zabezpieczone powłoką żywiczną przed żywiołami i zapewniają długą żywotność.

W ten sposób oferuje zwiększoną odporność ochrona IP43 dla komponentów elektronicznych i IP22 dla złączy połączeniowych. Zaprojektowany do pionowego ustawienia na niepalnym podłożu, z okablowaniem od dołu. Regulator zawiera wewnętrzny czujnik temperatury, który odpowiednio dostosowuje napięcie ładowania. Automatyczne wykrywanie napięcia systemowego 12/24/48 V. Adaptacyjne ładowanie trzystopniowe:

1. szybkie ładowanie (Bulk), 2. absorpcja (Absorption) i 3. konserwacja (Float). Początkowo podczas szybkiego ładowania generowany jest wysoki prąd i niższe napięcie, aby szybko naładować rozładowany akumulator. Po tej fazie następuje stałe napięcie z malejącym prądem, aby w pełni naładować akumulator bez niebezpiecznego przeładowania skracającego jego żywotność.

Naładowana bateria jest utrzymywana w stanie naładowania przez bardzo niski prąd i niskie napięcie. Jeśli napięcie akumulatora spadnie poniżej 13,2 V z powodu, na przykład, obciążenia, rozpocznie się nowy cykl ładowania. Napięcie panelu musi przekraczać napięcie akumulatora o 5 V, aby kontroler zaczął działać i ładować akumulator. Kontroler ładuje, dopóki napięcie z paneli nie będzie o 1 V wyższe niż napięcie akumulatora. W przypadku akumulatora 12 V zalecamy panele z co najmniej 32 ogniwami i maksymalnie 108 ogniwami (panele połączone szeregowo).

Możliwe jest zatem ładowanie akumulatora 12 V za pomocą paneli o napięciu roboczym 24 V. W przypadku systemów 24 V zalecamy panele z co najmniej 72 ogniwami i maksymalnie 108 ogniwami. Celem jest uzyskanie wystarczającego napięcia do wydajnego i pełnego naładowania akumulatora. Ta mocniejsza seria kontrolerów słonecznych nie ma wyjścia DC. Aby podłączyć obciążenie DC do akumulatora, zalecamy użycie "BP Battery Protection" z maksymalnym prądem obciążenia do 220A.

> Kupując system fotowoltaiczny objęty ulgą podatkową (zerowa stawka podatkowa) lub istotne komponenty takiego systemu, użytkownik oświadcza, że jest operatorem systemu fotowoltaicznego i że jest to budynek objęty dotacją lub że zainstalowana moc brutto systemu fotowoltaicznego wynosi lub będzie wynosić nie więcej niż 30 kW (wartość szczytowa) zgodnie z MaStR. Kontroler ładowania Victron MPPT 150/45 BlueSolar 12/24/48V 35AVictron BlueSolar 150/35 to tracker MPP (Maximum Power Point). Dzięki swojej szybkości MPPT optymalizuje uzysk energii z układu słonecznego, gdy zmienia się natężenie światła. Kontroler ładowania można podłączyć do następujących produktów Victron, które są dostępne osobno: B luetooth Smart Dongle, Victron Colour Control GXZalety:

650W maksymalnej mocy PV przy 12V, 1300W przy 24V zintegrowane zabezpieczenie przed odwrotną polaryzacją programowalne algorytmy ładowania98% sprawności Kontroler ładowania BlueSolar, ultraszybkie śledzenie punktu mocy maksymalnej (MPPT). Zwłaszcza w warunkach zachmurzenia, gdy natężenie światła stale się zmienia, niezwykle szybki kontroler MPPT poprawia wydajność energetyczną nawet o 30% w porównaniu z kontrolerami ładowania PWM i nawet o 10% w porównaniu z wolniejszymi kontrolerami MPPT. Zaawansowane wykrywanie punktu maksymalnej mocy w przypadku częściowego zacienienia. W przypadku częściowego zacienienia, na krzywej prąd-napięcie mogą występować dwa lub więcej punktów maksymalnej mocy (MPP). Konwencjonalne MPPT mają tendencję do dostosowywania się do lokalnego MPP.

Może to jednak nie być optymalny punkt MPP. Innowacyjny algorytm urządzenia BlueSolar zawsze maksymalizuje uzysk energii, dostosowując się do optymalnego MPP. Dane techniczneNom. Napięcie systemu 12 V DC takNom. napięcie systemu Napięcie systemu 24 V DC takNom.

napięcie systemowe Napięcie systemowe 48 V DC takZabezpieczenie przed przegrzaniem takZabezpieczenie przeciwzwarciowe takŚledzenie MPP takStopień ochrony (IP) IP43Wysokość 132 mmSzerokość 186 mmGłębokość 71 mmMaks. Prąd ładowania 45 ANapięcie systemu DC 12 do 48 V Funkcje Monitorowanie napięcia: TakTyp produktu: Kontroler ładowaniaKompatybilność marki: Victron EnergyBluetooth:

OpcjonalnieOdpowiedni dla: System fotowoltaicznyAutomatyczne wykrywanie obciążenia: TakSpecjalne zastosowanie: VictronConnect Konstrukcja Międzynarodowy kod ochrony (IP): IP43Temperatura pracy (TT):

-30 - 60 °CKolor produktu: NiebieskiWskaźniki LED: TakVE. Bezpośrednie połączenie: Tak Moc wyjściowa Wydajność: 98%Napięcie ładowania (płynne):

13,8 / 27,6 / 41,4 / 55,2 V (regulowane)Napięcie akumulatora DC: 12 / 24 / 48 VNapięcie ładowania (napięcie stałe): 14,4 / 28,8 / 43,2 / 57,6 V (regulowane)Prąd znamionowy: 45 AMaksymalne napięcie PV w obwodzie otwartym: 150 V Waga i wymiary Głębokość:

130 mmWysokość: 70 mmWaga: 1,25 kgSzerokość: 186 mm .
