Dane techniczne:
Ciśnienie wlotowe (Mpa): 20
Gwint na wlocie: W 21.8x1/14
Gwint na wylocie: G 1/4
Końcówka węża: 6,3 mm
Przepustowość (l/min): 30 (CO2) / 32 (Argon)
Rodzaj gazu: Argon / Dwutlenek Węgla
Średnica manometru: 61 mm
Wymiary gabarytowe dł x szer x wys: 190x65x200 mm
Reduktor MAXY CO2 / Ar z 2 manometrami przeznaczony jest do obniżenia ciśnienia wylotowego gazu technicznego do wymaganego ciśnienia roboczego.
Zawór redukcyjny utrzymuje stałą wartość ciśnienia wylotowego niezależnie od wartości ciśnienia wlotowego.
Reduktor wyposażony jest w dwa manometry, śrubę regulacyjną, zawór bezpieczeństwa oraz zaworek odcinający.
Manometr wysokociśnieniowy wskazuje ciśnienie gazu technicznego pozostałego w butli.
Śruba regulacyjna służy do ustawienia przepływu gazu, natomiast manometr niskociśnieniowy wskazuje jego wartość.
Zawór bezpieczeństwa chroni przed przekroczeniem maksymalnego ciśnienia w komorze wylotowej.
Zaworek odcinający umożliwia zakręcenie dopływu gazu bez konieczności zakręcania zaworu w butli.
**

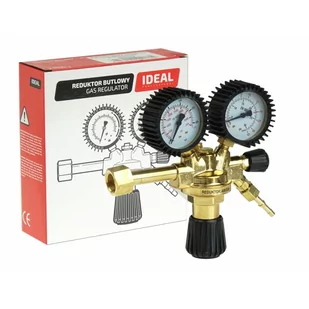

Zdjęcie poglądowe.
