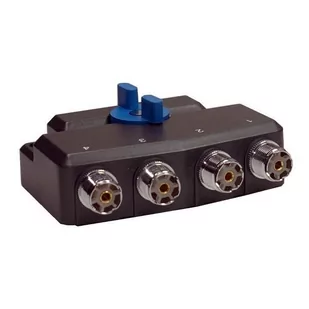

Czteropozycyjny przełącznik antenowy z czterema gniazdami typu UC1 AV-SW4M. Przełącznik pozwala na podłączenie czterech anten do jednego transceivera lub czterech transceiverów do jednej anteny - w tym wypadku zaleca się przy nadawaniu na jednym TRX wyłączenie pozostałych odbiorników. Złącza UC1 mogą być używane na częstotliwościach do 900 MHz. Przełącznik D-OR wyposażony jest w otwory do mocowania oraz zestaw śrub do montażu na stałe. Dane techniczne przełącznika D-ORIGINAL AV-SW4MIX:
Złącze wejściowe: UC1 Złącza wyjściowe: 4 x UC1 (do 900 MHz) Maksymalna moc: Do 30 MHz: 1,5 KW 30 - 200 MHz: 1,0 KW 200 - 500 MHz:
500 W 500 - 900 MHz: 250 W 900 - 1500 MHz: 150 W Straty: Do 500 MHz <= 0,1 dB 500 - 900 MHz <= 0,2 dB 900 - 1500 MHz <= 0,3 dB Izolacja: Do 500 MHz:
> = 60 dB 500 - 900 MHz: > = 55 dB 900 - 1500 MHz: > = 50 dB SWR: Do 500 MHz: <= 1 : 1,15 500 - 900 MHz <= 1:
1,20 900 - 1500 MHz- <= 1: 1,25
