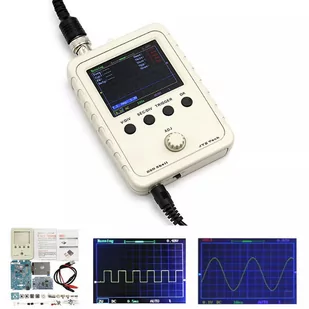

DSO150-SHELL - kompletny kit oscyloskopu cyfrowego do samodzielnego montażu

Oscyloskop cyfrowy DSO Shell (DSO150) do samodzielnego montażu DIY, wymaga lutowania elementów THT. DSO150-SHELL to kompletny zestaw do samodzielnego montażu typu KIT/DIY pozwalający na zbudowanie mini oscyloskopu cyfrowego. Ten miniaturowy 1 kanałowy oscyloskop cyfrowy wyposażono w kolorowy wyświetlacz TFT 2,4cala o rozdzielczości 320x240. Szerokość pasma analogowego to 200kHz przy maksymalnym napięciu wejściowym w piku 50V. Oscyloskop DSO150 moze być zasilany baterii 9V (6F22) lub z zewnętrznego źródła napięci stałego 9V Małe wymiary połączone z możliwością zasilania bateryjnego czynią z DSO150SHELL idealne przenośny oscyloskop cyfrowy.

Wszystkie elementy SMD są już wlutowane, właścicielowi pozostają jedynie do wlutowania elementy przewlekane oraz złożenie oscyloskopu do dołączonej obudowy. W komplecie: dedykowana obudowa z tworzywa sztucznego PCB z wlutowanymi elementami SMD Wyświetlacz TFT 2,4 cala o rozdzielczości 320x240 Komplet elementów przewlekanych i gniazd Dane techniczne oscyloskopu DSO150-SHELL: ARM Cortex-M Procesor Czułość: 5mV / dz - 20V / dz Dokładność:

12Bit Funkcja HOLD Głębokość bufora próbkowania: 1024 bajtów Impedancja wejściowa: 1MΩ Kolorowy wyświetlacz TFT 2,4' Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1Msps Maksymalne napięcie wejściowe: 50Vpp (1: 1 sondy), 400Vpp (10: 1 sondy) Napięcie zasilania:

DC 9V Pasmo analogowe: 0 - 200kHz Paczka zawiera: 1 x DIY DSO Shell (DSO150) oscyloskop cyfrowy 1 x Instrukcja EN Do pobrania Firmware Instrukcja Schemat płyty głównej Schemat płyty analogowej Jak używać DSO 150 Pliki źródłowe FAQ
