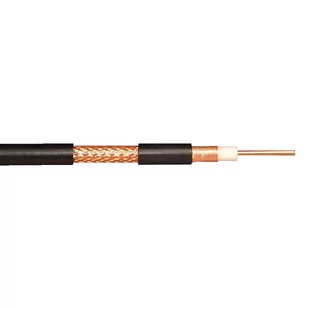

Satec RF-10F (oodpowiednik H1000 / RG213) przewód koncentryczny

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej przeznaczony do zastosowań radiokomunikacyjnych, przesyłania danych drogą radiową ( np. WLAN 2,4 GHz ) oraz innych tym podobnych , do pracy w instalacjach nadawczych i odbiorczych. Dane techniczne kabla Satec RF-10F Żyła wewnętrzna: Drut miedziany ( Cu ) średnica Ø 2. 71 mm Dielektryk: Spieniony fizycznie PE, średnica Ø 7.

25 mm Ekran (żyła zewnętrzna ): Folia miedziana ( Cu-PET ) + 54% oplot z drutów miedzianych ( Cu ) Powłoka zewnętrzna: PE, średnica całkowita Ø 10. 3 mm, kolor czarny ( RAL 9005 ) Minimalny promień zginania bez obciążenia 55 mm z obciążeniem 110 mm Zakres temperatury podczas pracy -40° C do + 85° C podczas instalacji -15° C do + 55° C Rezystancja dla prądu stałego ( DC ) żyła wewnętrzna 3. 1 Ohm/km żyła zewnętrzna (ekran ) 9.

5 Ohm/km Pojemność jednostkowa dla 800 Hz: 79 nF/km Współczynnik skrócenia fali: 84 % Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm Transfer impedancji 1 MHz < 5 mOhm/m 10 MHz < 4 mOhm/m 30 MHz < 2 mOhm/m Napięcie pracy ( AC ): 1. 2 kV rms Test napięciowy ( AC ) żyła wewnętrzna / ekran:

3. 0 kVrms Test powłoki zewnętrznej na przebicie ( r.m.s. ): 5. 0 kV Skuteczność ekranowania 100-1000 MHz ≥ 90 dB Rezystancja izolacji ( 500 V ) ≥ 10 GOhm*km Parametry elektryczne Satec RF-10F: Częstotliwość (MHz) / Tłumienność (dB/100m) / Maksymalny rating mocy (wat) 10 MHz / 1,2dB / 8500W 100 MHz / 3,7dB / 2645W 500 MHz / 8,7dB / 1120W 800 MHz / 11,3dB / 890W 1000 MHz / 12,8dB / 794W 2000 MHz / 18,9dB / 530W 2500 MHz / 21,4dB / 475W 5400 MHz / 34,2dB / 323W 5600 MHz / 34,8dB / 317W 5800 MHz / 35,4dB / 311W Dane fizyczne Satec RF-10F Nazwa produktu: RF-10 F Satec Oznaczenie: Satec 2. 7/7. 3 F Średnica zewnętrzna:

10,3 mm Waga kabla: 116,7 kg/km Zawartość miedzi: 81,6 kg/km Maks. siła rozciągania: 385 N
