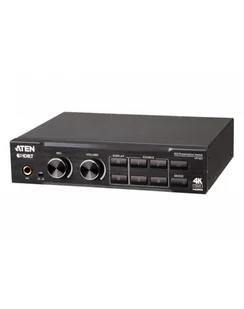

ATEN 4 x 2 True 4K Presentation Matrix Switch VP1421ATG

VP1421 to wielofunkcyjny przełącznik prezentacyjny, który integruje matrycę wideo, skaler True 4K, przedłużacz HDBaseT, procesor DSP audio i funkcje konwertera analogowo-cyfrowego w jednej kompaktowej obudowie, idealnej do sal konferencyjnych i przestrzeni edukacyjnych./>/>Prawdziwa klarowność obrazu 4K, HDR/>Obsługuje rozdzielczości do 4096 x 2160 przy 60 Hz (4:4:4) i HDR, aby zapewnić żywe treści w każdej prezentacji./>/>Płynne przełączanie AV skalowane do perfekcji/>Podłącz do 4 źródeł (1 HDBaseT, 2 HDMI, 1 VGA), płynnie przełączaj się między nimi i wyświetlaj treści idealnie skalowane do True 4K i 1080p jednocześnie./>/>Rozszerzona transmisja HDBaseT na jednym kablu/>Upraszcza okablowanie i przesyła AV, zasilanie i dwukierunkowe sygnały sterujące RS-232 i IR do 140 m za pomocą kabla Cat 6/6a lub ATEN 2L-2910 Cat 6 (przez oba porty wejściowe i wyjściowe HDBaseT)./>/>Integrated Advanced Audio DSP/>Obsługuje wejście mikrofonowe z możliwością wyboru zasilania phantom 48V i umożliwia miksowanie wejścia mikrofonowego z dźwiękiem programu i zintegrowanie go z wyjściem wyświetlacza, podczas gdy wejście audio programu jest automatycznie redukowane w celu poprawy zrozumiałości mowy./>/>Flexible Audio Embedding/De-Embedding/>Obsługuje osadzanie dźwięku stereo na wyjściu HDMI lub oddzielanie wyjścia liniowego audio i optycznego wyjścia audio. Wyodrębnij dźwięk HDMI i HDBaseT do różnych wyjść audio, aby ułatwić dostosowanie do preferowanej konfiguracji audio./>/>Wszechstronne sterowanie, zoptymalizowana obsługa/>Sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, internetowego interfejsu GUI i dowolnego interfejsu sterowania przez RS-232, Ethernet i zamknięcie stykowe w celu optymalizacji działania./>/>Analogowe/cyfrowe przełączanie matrycy AVObsługa 4 wejść wieloformatowych - 2 HDMI, 1 HDBaseT i 1 VGA1 wyjście HDMI i 1 wyjście HDBaseTOsadzanie dźwięku - dźwięk stereo może być osadzony na wyjściu wyświetlacza lub rozdzielony na stereofoniczne wyjście liniowe i optyczne wyjścia audioDe-embedding audio - dźwięk HDMI/HDBaseT można wyodrębnić do wyjścia liniowego stereoZintegrowany procesor DSP audio - obsługuje wejście mikrofonowe z możliwością wyboru zasilania fantomowego 48 V i umożliwia miksowanie wejścia mikrofonowego z dźwiękiem programu i zintegrowanie go z wyjściem wyświetlaczaAutomatyczna redukcja dźwięku programu po wykryciu sygnału z mikrofonuAutomatyczne przełączanie - automatycznie rozpoznaje i przełącza na nowe źródło zaraz po jego podłączeniuWysoka rozdzielczość wideo i optymalna wydajnośćWyjątkowa jakość wideo - prawdziwa rozdzielczość 4K do 4096 x 2160 przy 60 Hz (4:4:4) (HDMI) / 4096 x 2160 przy 60 Hz (4:2:0) (HDBaseT)Obsługa 4K HDRSkaler - obsługuje skalowanie wideo do 4K dla wyświetlacza A i skalowanie w dół do 1080p dla wyświetlacza BEDID Expert™ - automatycznie wybiera optymalne ustawienia EDID dla płynnego włączania, wysokiej jakości wyświetlania i najlepszej rozdzielczości wideo na wszystkich podłączonych urządzeniachHDMI 2. 0 (3D, Deep Colour, 4K); zgodność z HDCP 2. 2Wszechstronne, zoptymalizowane działanieWiele opcji sterowania - elastyczne sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, RS-232 i internetowego interfejsu GUI przez EthernetDwukierunkowy kanał RS-232 i IR - umożliwia sterowanie urządzeniami AV za pośrednictwem połączenia HDBaseT bez dodatkowego okablowaniaObsługa trybu czuwania w celu oszczędzania energii i szybkiego wybudzaniaObsługa Consumer Electronics Control (CEC)Zintegrowane wejście stykowe i wyjście LED do sterowania klawiaturą za pomocą zdalnego panelu VPK104 z zamknięciem stykowymRozszerzona transmisja przez kabelTransmisja na duże odległości - przesyłanie cyfrowych sygnałów AV, dwukierunkowych sygnałów RS-232 i sygnałów sterowania IR na odległość do 140 m za pośrednictwem kabla Cat 6/6a lub ATEN 2L-2910 Cat 6Zasilanie przez HDBaseT (POH) - zdalne zasilanie przez istniejący kabel komunikacyjny z możliwością wyboru urządzenia zasilającegoUwaga: Osiąga się to za pomocą połączeń wejściowych i wyjściowych HDBaseT w VP1421, z których każde wydłuża transmisję do 70 m.

Zakres dostawy: 1 x VP1421 4x2 True 4K Presentation Matrix Switch1x odbiornik IR1x pilot na podczerwień4x 3-pinowe bloki połączeniowe2x 5-pinowe bloki połączeniowe1x zasilacz1x instrukcja obsługiWejście wideoInterfejsy2 x gniazdo HDMI typu A (czarne) 1 x gniazdo VGA (HDB-15) (niebieskie) 1 x gniazdo HDBaseT (RJ-45) (srebrne) z możliwością wyboru PoHMaks. Maks. odległośćHDMI: 4K przy 60 Hz (4:4:4) w odległości 3 m; 4K przy 30 Hz w odległości 10 m; 1080p przy 60 Hz w odległości 15 m VGA: 1920 x 1200 przy 60 Hz w odległości 15 m HDBaseT:

4K przy 30 Hz w odległości 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p przy 60 Hz w odległości 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)Wyjście wideoInterfejsy1 x gniazdo HDMI typu A (czarne) 1 x gniazdo HDBaseT (RJ-45) (srebrne) z możliwością wyboru PoHMaks. Maks. odległośćHDMI: 4K przy 60 Hz (4:4:4) w odległości 3 m; 4K przy 30 Hz w odległości 10 m; 1080p przy 60 Hz w odległości 15 m HDBaseT: 4K przy 30 Hz w odległości 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p przy 60 Hz w odległości 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)WideoMaks. RozdzielczośćHDMI:

Do 4096 x 2160 / 3840 x 2160 przy 60 Hz (4:4:4) VGA: Do 1920 x 1200 przy 60 Hz HDBaseT: Do 4096 x 2160 / 3840 x 2160 przy 60 Hz (4:2:0) ; Do 4096 x 2160 / 3840 x 2160 przy 30 Hz (4:4:4)ZgodnośćHDMI 2. 0 (3D, Deep Colour, 4K); zgodność z 4K HDR HDCP 2. 2; Consumer Electronics Control (CEC)AudioWyjście audioWyjście liniowe (niezbalansowane):

1 x złącze z zakręcanymi śrubami, 3-pinowe Optyczne audio: 1 x Toslink (czarne)Wejście audioStereo audio (HDMI/HDBT): 1 x gniazdo mini stereo (zielone) Stereo audio (VGA): 1 x gniazdo mini stereo (zielone) Mikrofon: 1 x gniazdo jack 6,3 mm (z możliwością wyboru zasilania phantom)Jednostka sterującaRS-2321 x złącze ze śrubami mocującymi, 3-pinowePODCZERWIEŃ1 x gniazdo mini stereo (czarne)Ethernet1 x gniazdo RJ-45 (srebrne)Kanał podczerwieniWejście HDBaseT:

1 x gniazdo mini stereo (czarne) Wyjście HDBaseT: 1 x gniazdo mini stereo (czarne)Kanał RS-232Wejście HDBaseT: 1 x złącze ze śrubą mocującą, 3-stykowe Wyjście HDBaseT: 1 x złącze ze śrubą mocującą, 3-stykowePrzełącznikZasilanie1 x przycisk (LED: zielony/pomarańczowy) 1 x przełącznik suwakowy (zasilanie phantom +48V) 1 x przełącznik suwakowy (PoH)Wybór portu wejściowego wideo4 x przycisk (dioda LED: zielona)Wybór portu wyjścia wideo2 x przycisk (LED: pomarańczowy)WybórMikrofon: 1 x przycisk Głośność:

1 x przycisk Tryb / Odblokowanie: 1 x przyciskUstawienia EDIDTryb EDID: Standardowy / Port 1 / RemixPołączeniaZasilanie1 x złącze DC (czarne)Pobór mocy12 V DC, 14,93 W, 110 BTUŚrodowisko pracyTemperatura pracy0 - 40 °CTemperatura przechowywania-20 - 60 °CWilgotność0 - 80 % wilgotności względnej, bez kondensacjiWłaściwości fizyczneObudowaMetalWaga1,16 kg (2,56 lb)Wymiary (dł. x szer. x wys.)20,00 x 17,01 x 4,40 cm (7,87 x 6,7 x 1,73 cala)Partia kartonów3 szt. UwagaW przypadku niektórych produktów do montażu w szafie należy pamiętać, że zwykłe wymiary WxDxH są podane w formacie LxWxH. NTC-IDATA VP-1421 to kompletny przełącznik prezentacyjny, który integruje matrycę wideo, skaler True 4K, przedłużacz HDBaseT, procesor DSP audio i funkcje konwersji analogowo-cyfrowej w jednej kompaktowej obudowie, idealnej do sal konferencyjnych i przestrzeni edukacyjnych.

Obsługuje rozdzielczości do 4096 x 2160 przy 60 Hz (4:4:4) z HDR, aby zapewnić żywe treści w każdej prezentacji. Podłącz do 4 źródeł (1 HDBaseT, 2 HDMI, 1 VGA) i płynnie przełączaj się między nimi i wyświetlaj treści skalowane do True 4K i 1080p jednocześnie. Upraszcza okablowanie i przesyła sygnały AV, zasilania, RS-232 i dwukierunkowego sterowania IR na odległość do 140 m za pomocą kabla Cat 6/6a lub ATEN 2L-2910 Cat 6 (podłączając je do portów wejściowych i wyjściowych HDBaseT). Obsługuje wejście mikrofonowe z wybieralnym zasilaniem Phantom 48 V, a także umożliwia miksowanie wejścia mikrofonowego z dźwiękiem programu i integrację z wyjściem wyświetlacza przy jednoczesnej redukcji dźwięku programu w celu poprawy słyszalności dialogów. Obsługuje integrację dźwięku stereo z wyjściem HDMI lub separację z wyjściem liniowym audio i optycznym wyjściem audio.

Wyodrębnianie dźwięku HDMI i HDBaseT do różnych wyjść audio, a także łatwe dostosowanie do preferowanej konfiguracji audio. Sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, interfejsu użytkownika sieci Web i dowolnego interfejsu sterowania RS-232, Ethernet i gniazda stykowego w celu uproszczenia operacji. Cechy - Obsługuje 4 wejścia wieloformatowe: 2 wejścia HDMI, 1 HDBaseT i 1 VGA - 1 wyjście HDMI i 1 HDBaseT - Zintegrowany dźwięk: dźwięk stereo może być zintegrowany na wyjściu wyświetlacza lub oddzielony na stereofonicznym i optycznym wyjściu audio - Zdemontowany dźwięk:

dźwięk HDMI/HDBaseT może być wyodrębniony na wyjściu stereo - Zintegrowany procesor DSP audio obsługuje wejście mikrofonowe z możliwością wyboru zasilania phantom 48 V; umożliwia również miksowanie wejścia mikrofonowego z programem audio i zintegrowanie go z wyjściem wyświetlacza - Automatycznie redukuje dźwięk programu po wykryciu sygnału mikrofonowego - Automatyczne przełączanie: automatycznie wykrywa i przełącza na nowe źródło zaraz po jego podłączeniu - Doskonała jakość wideo: rozdzielczość True 4K do 4096 x 2160 przy 60 Hz (4:4:4) (HDMI)/4096 x 2160 przy 60 Hz (4:2:0) (HDBaseT) - Obsługa 4K HDR - Skaler: obsługuje skalowanie wideo w górę do 4K dla wyświetlacza A i w dół do 1080p dla wyświetlacza B - EDID Expert™: automatycznie wybiera optymalne ustawienia EDID w celu płynnego włączenia, wysokiej jakości wyświetlania i korzystania z najlepszej rozdzielczości wideo spośród podłączonych urządzeń - HDMI 2.

0 (3D, Deep Colour, 4K); zgodność z HDCP 2. 2 - Wiele metod sterowania: elastyczne sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, RS-232 i internetowego interfejsu użytkownika przez Ethernet - Kanał RS-232 i dwukierunkowy IR umożliwia sterowanie urządzeniem AV za pośrednictwem połączenia HDBaseT bez dodatkowego okablowania - Obsługuje tryb czuwania w celu oszczędzania energii i szybkiej reaktywacji - Obsługuje sterowanie elektroniką użytkową (CEC) - Zintegrowane wejście stykowe i wyjście LED do sterowania klawiaturą za pomocą zdalnego panelu stykowego IDATA VPK-104 - Transmisja na duże odległości: transmisja cyfrowego sygnału AV, dwukierunkowych sygnałów sterujących RS-232 i podczerwieni na odległość do 140 m* za pomocą kabli Cat 6/6a - Power over HDBaseT (POH): zdalne zasilanie za pomocą zewnętrznego kabla komunikacyjnego z możliwością wyboru urządzenia zasilającego *Uwaga:

można uzyskać za pomocą obu portów wejściowych HDBaseT i wyjściowych HDBaseT w IDATA VP-1421, każdy wydłuża transmisję do 70 m. Specyfikacja - WEJŚCIE WIDEO: 2 x HDMI typ A żeński (czarny), 1 x VGA (HDB-15) żeński (niebieski) i 1 x HDBaseT (RJ-45) żeński (srebrny) z możliwością wyboru PoH.

• Maks.

odległość HDMI: 4K przy 60 Hz (4:4:4) w odległości 3 m; 4K przy 30 Hz w odległości 10 m; 1080p przy 60 Hz w odległości 15 m - Maks.

odległość. VGA: 1920 x 1200 przy 60 Hz w odległości 15 m - maks. odległość HDBaseT: 4K przy 30 Hz w odległości 35 m (kat. 5e/6) / 40 m (kat. 6a/ATEN 2L-2910 kat. 6); 1080p przy 60 Hz w odległości 60 m (kat. 5e/6) / 70 m (kat. 6a/ATEN 2L-2910 kat. 6) - WYJŚCIE WIDEO: 1 x HDMI typu A żeńskie (czarne) i 1 x HDBaseT (RJ-45) żeńskie (srebrne) z możliwością wyboru PoH - Maks. odległość HDMI:

4K przy 60 Hz (4:4:4) w odległości 3 m; 4K przy 30 Hz w odległości 10 m; 1080p przy 60 Hz w odległości 15 m - Maks. odległość HDBaseT: 4K przy 30 Hz w odległości 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6); 1080p przy 60 Hz w odległości 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6) - Maks. rozdzielczość wideo HDMI: do 4096 x 2160 / 3840 x 2160 przy 60 Hz (4:4:4) - Maks.

rozdzielczość wideo VGA: do 1920 x 1200 przy 60 Hz - Maks. rozdzielczość wideo HDBaseT: do 4096 x 2160 / 3840 x 2160 przy 60 Hz (4:2:0); do 4096 x 2160 / 3840 x 2160 przy 30 Hz (4:4:4) - Zgodność: HDMI 2. 0 (3D, Deep Colour, 4K); 4K HDR; zgodność z HDCP 2.

2; CEC (Consumer Electronics Control) - Wyjście audio: Wyjście liniowe (niezbalansowane) 1 złącze wtykowe, 3-stykowe - Optyczne audio: 1 złącze Toslink (czarne) - Wejście audio: HDMI/HDBT Stereo Audio: 1 złącze stereo mini żeńskie (zielone); VGA stereo audio:

1 złącze stereo mini żeńskie (zielone); mikrofon: 1 złącze jack 6,3 mm (z możliwością wyboru zasilania phantom) - Sterowanie RS-232: 1 złącze śrubowe, 3-pinowe - Sterowanie IR: 1 żeńskie złącze stereo mini (czarne) - Sterowanie Ethernet: 1 żeńskie złącze RJ-45 (srebrne) - Sterowanie kanałem IR:

wejście HDBaseT 1 żeńskie złącze stereo mini (czarne); wyjście HDBaseT 1 żeńskie złącze stereo mini (czarne) - Sterowanie kanałem RS-232: wejście HDBaseT 1 złącze śrubowe z zawieszką, 3-stykowe; Wyjście HDBaseT 1 złącze śrubowe z zawieszką, 3-stykowe - Tryb EDID: Domyślny / Port 1 / Remix - 1 złącze DC (czarne) do zasilania - Pobór mocy: 12 V DC, 14,93 W, 110 BTU - Przełącznik zasilania: 1 przycisk (LED: zielony / pomarańczowy); 1 przesuwany uchwyt (zasilanie Phantom 48 V); 1 przesuwany uchwyt (PoH) - Przełącznik wyboru portu wejścia wideo:

4 przyciski (LED: zielony) - Przełącznik wyboru portu wyjścia wideo: 2 przyciski (LED: pomarańczowy) - Przełącznik wyboru: 1 pokrętło mikrofonu; 1 pokrętło głośności; 1 przycisk Tryb / OdblokowanieInformacjeśrodowiskowe - Temperatura pracy: 0 - 40 °C - Temperatura przechowywania: -20 - 60 °C - Wilgotność:

0 - 80% wilgotności względnej, bez kondensacjiZawartośćopakowania - Przełącznik matrycowy do prezentacji True 4K 4 x 2 VP1421 - Odbiornik podczerwieni - Pilot na podczerwień - 4 3-stykowe listwy zaciskowe - 2 5-stykowe listwy zaciskowe - Zasilacz - Instrukcja obsługi Krótka informacja: ATEN VP1421 4 x 2 True 4K Presentation Matrix Switch - Video/Audio Switch - Desktop Group Hubs & Switches Producent ATEN Nr. art. Nr. art. VP1421 EAN/UPC Opis produktu: ATEN VP1421 4 x 2 True 4K Presentation Matrix Switch - Video/Audio Switch Typ urządzenia Video/Audio Switch Podtyp HDMI / VGA / HDBaseT Funkcje Zgodność z HDCP, Obsługa 3D, Rozdzielczość 4K, Technologia HDBaseT Lite, Funkcja skalowania, Obsługa rozdzielczości 1080p, EDID Expert, Zintegrowany procesor DSP, Obsługa HDR, Automatyczne przełączanie wejść, Analogowe audio embedding, audio de-embedding Certyfikaty produktu HDCP 2. 2 Wymiary (szerokość x głębokość x wysokość) 20 cm x 17.

01 cm x 17,4 cm x 4,4 cm Waga 1,16 kg Szczegółowy opis Ogólne Typ urządzenia Przełącznik wideo/audio Typ obudowy Biurkowa Podtyp HDMI / VGA / HDBaseT Maksymalna rozdzielczość 4096 x 2160 @ 60 Hz Funkcje wydajności Zgodność z HDCP, obsługa 3D, rozdzielczość 4K, technologia HDBaseT Lite, funkcja skalowania, obsługa rozdzielczości 1080p, EDID Expert, zintegrowany procesor DSP, obsługa HDR, automatyczne przełączanie wejść, osadzanie analogowego sygnału audio, usuwanie osadzonego sygnału audio Certyfikaty produktu HDCP 2. 2 Interfejsy rozszerzeń/połączeń 2 x wejście HDMI typu A 2 x wyjście HDMI typu A 1 x szeregowy (RS-232) 3-pinowy blok połączeniowy 1 x wejście zdalnego sterowania (IrDA) mini-jack 1 x wejście VGA HD-15 2 x wejście audio mini-jack 1 x wyjście audio 3-biegunowy blok zacisków 1 x zamknięcie stykowe1 x zamknięcie stykowe 5-biegunowego bloku zacisków 1 x wejście LAN RJ-45 1 x wyjście HDBaseT RJ-45 1 x wyjście zdalnego sterowania (IrDA) mini-jack 1 x wyjście TOSLINK Zasilanie Zasilacz Zewnętrzny zasilacz sieciowy Dostarczane zasilanie DC 12 V Pobór mocy podczas pracy 14. 93 W Różne Akcesoria w zestawie Pilot zdalnego sterowania, odbiornik podczerwieni Certyfikaty produktu RoHS, CEC, HDCP 2. 2 Wymiary i waga Szerokość 20 cm Głębokość 17,01 cm Wysokość 4,4 cm Waga 1,16 kg Warunki otoczenia Min. temperatura pracy 0 °C Maks.

temperatura pracy 40 °C Dopuszczalna wilgotność powietrza Temperatura pracy 40 °C Dopuszczalna wilgotność podczas pracy 0 - 80% (bez kondensacji) Min. temperatura przechowywania -20 °C Maks. temperatura przechowywania 60 °C Temperatura przechowywania 60 °C VP1421 to wielofunkcyjny przełącznik prezentacyjny, który integruje matrycę wideo, skaler True 4K, przedłużacz HDBaseT, procesor DSP audio i funkcje konwertera analogowo-cyfrowego w jednej kompaktowej obudowie, idealnej do sal konferencyjnych i przestrzeni edukacyjnych. True 4K, HDR Visual Clarity Obsługuje rozdzielczości do 4096 x 2160 przy 60 Hz (4:4:4) i HDR, aby zapewnić żywe treści w każdej prezentacji. Płynne przełączanie AV skalowane do perfekcji Podłącz do 4 źródeł (1 HDBaseT, 2 HDMI, 1 VGA), płynnie przełączaj się między nimi i wyświetlaj treści idealnie skalowane do True 4K i 1080p jednocześnie.

Rozszerzona transmisja HDBaseT na jednym kablu Upraszcza okablowanie i przesyła sygnały AV, zasilania i dwukierunkowe sygnały sterujące RS-232 i IR do 140 m za pośrednictwem kabla Cat 6/6a lub ATEN 2L-2910 Cat 6 (przez oba porty wejściowe i wyjściowe HDBaseT). Zintegrowany zaawansowany procesor dźwięku DSP Obsługuje wejście mikrofonowe z możliwością wyboru zasilania fantomowego 48 V i umożliwia miksowanie wejścia mikrofonowego z dźwiękiem programu i zintegrowanie go z wyjściem wyświetlacza, podczas gdy wejście audio programu jest automatycznie redukowane w celu poprawy zrozumiałości mowy. Elastyczne osadzanie/usuwanie osadzania dźwięku Obsługuje osadzanie dźwięku stereo w wyjściu HDMI lub oddzielanie wyjścia liniowego audio i optycznego wyjścia audio. Wyodrębnij dźwięk HDMI i HDBaseT do różnych wyjść audio, aby ułatwić dostosowanie do preferowanej konfiguracji audio. Wszechstronne sterowanie, zoptymalizowana obsługa Sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, internetowego interfejsu GUI i dowolnego interfejsu sterowania przez RS-232, Ethernet i zamknięcie stykowe w celu optymalizacji działania.

Analogowe/cyfrowe przełączanie matrycowe AV Obsługa wielu formatów 4 wejścia - 2 HDMI, 1 HDBaseT i 1 wejście VGA 1 wyjście HDMI i 1 HDBaseT Osadzanie dźwięku - dźwięk stereo można przekonwertować na wyjście wyświetlacza ATEN VP1421 4 x 2 True 4K Presentation Matrix Switch - Przełącznik audio/wideo - Desktop
