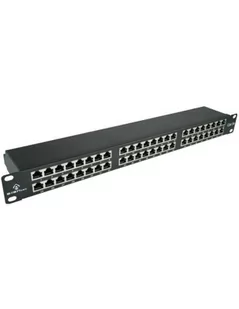

Patch panel STP kat.5e, 48 portów, IDC ALANTEC

Patch panel tzw. panel krosowy – jest to pasywny element sieci komputerowej. Patch panel służy do zarządzania/ zakończenia kabli typu skrętka w okablowaniu pionowym i poziomym oraz jest punktem podłączenia sprzętu aktywnego pracującego w sieci (np. routery, switche ). Patch panele są jednym z akcesoriów do szaf RACK , które są tam montowane. Panele krosowe ułatwiają organizację sieciową w serwerowniach, co wpływa na bezpieczeństwo oraz efektywność pracy.

Panele krosowe dzielimy na: Wyposażone – najczęściej w 24 lub 48 portów RJ45 w standardzie 19" lub w przypadku paneli 10" od 8 do 12 portów. Porty te połączone są płytką drukowaną zakończoną złączami szczelinowymi LSA lub IDC Niewyposażone –to nic innego jak metalowe ramki stanowiące front gotowego panelu, w które możemy zamontować od 24 do 48 modułów typu KEYSTONE. Panel krosowy niewyposażony posiada dużą zaletę w postaci możliwości dowolnej konfiguracji zastosowania typów gniazd w miejsce otworów, takich jak gniazda światłowodowe, BNC, HDMI i inne. Panele możemy podzielić także ze względu na ekranowanie na:

Panele krosowe ekranowane (FTP) Zazwyczaj są w całości obudowane i posiadają linkę z oczkiem do uziemienia montowaną do obudowy szafy. Panele krosowe nieekranowane (UTP) Są najczęściej stosowanymi panelami. Ich cechą charakterystyczną jest otwarty typ budowy. Panele występują w kategoriach 5e, kat. 6, kat. 6a oraz dla sieci telefonicznej kat.

3. Należy dobierać je zgodnie z kategoryzacją infrastruktury okablowania, do której chcemy zastosować panele w celu zagwarantowania odpowiedniego przesyłu danych. Podstawowy, ekranowany element toru. Zaprojektowany do wykonywania głównych i pośrednich punktów dystrybucyjnych w sieciach teleinformatycznych zagrożonych (STP) na oddziaływanie zakłóceń elektromagnetycznych. W panelu układ kompensacyjny zrealizowano bezpośrednio na płytce drukowanej z uniwersalnymi złączami szczelinowymi. Specyfikacja techniczna:

OGÓLNE: Szerokość: 19"/483mm Wysokość: 1U/44mm Kategoria: 5E Klasa: D / 100 MHz / 1 Gb/s Ekran: tak Ilość portów:

48 RJ45 z polami opisowymi Półka montażowa: tak OBUDOWA: Materiał obudowy: blacha stalowa walcowana na zimno Wykończenie powierzchni: malowana farbą proszkową Kolor:

czarny GNIAZDO: Korpus: Termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0 Trwałość: > 750 cykli Materiał styków: fosforobrąz Powłoka styków: 1,25 μm warstwa złota na 2,5 μm warstwie niklu Siła docisku styków:

100 g na styk Siła rozłączania: 50N przez 60s ZŁĄCZE SZCZELINOWE: Sekwencja: 568A/B Typ złącza: IDC Trwałość: > 200 cykli Materiał noży:

fosforobrąz Przyjmuje przewody: 22-26AWG Korpus: plastik
