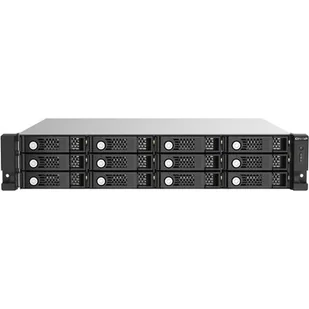

QNAP TL-R1220Sep-RP

Moduł rozszerzający SAS 12 Gb/s, TL-R1220Sep-RP, jest przeznaczony do rozszerzenia przestrzeni pamięci systemu QTS lub QuTS hero NAS.
Możliwość łańcuchowego połączenia za pomocą szybkich kabli mini SAS HD do szesnastu modułów, co pozwala obsługiwać do 4,6 PB pojemności przed sformatowaniem. Jest to idealne rozwiązanie do archiwizacji/tworzenia kopii zapasowych aplikacji do wirtualizacji, nagrań z monitoringu, dużych ilości danych lub multimediów. Urządzenie TL-R1220Sep-RP jest wyposażone w technologię optymalizacji przepustowości Broadcom(R) SAS DataBolt(TM) i konsoliduje infrastrukturę 6 Gb/s w 12 Gb/s. Po podłączeniu do serwera NAS z systemem QTS/QuTS hero, który obsługuje routing wielościeżkowy, urządzenie TL-R1220Sep-RP może zapewnić bardziej płynną transmisję danych i ciągłą pracę systemu.

Obsługiwany system NAS	Optymalizacja przepustowości DataBolt	Routing wielościeżkowy
Możliwość rozszerzenia pojemności serwera NAS z systemem QTS/QuTS hero, z obsługą pojemności do 4,6PB RAW, poprzez łańcuchowe połączenie do 16 modułów rozszerzających.	Połączenie wielu transmisji 6 Gb/s w strumienie danych 12 Gb/s w celu osiągnięcia większej prędkości przy istniejącej infrastrukturze 6 Gb/s.	Zapewnij płynną transmisję danych i nieprzerwaną pracę, używając urządzenia TL-R1220Sep-RP wraz z serwerem NAS, który obsługuje routing wielościeżkowy.
Zarządzanie pamięcią masową	Zdalny transfer plików	Łatwa instalacja i magazynowanie
Zarządzaj przestrzenią pamięci masowej i ustawieniami urządzenia TL-R1220Sep-RP za pośrednictwem Menedżera pamięci masowej i migawek na serwerze NAS hosta.	Zachowaj przepustowość i wydajność sieci, używając urządzenia TL-R1220Sep-RP do przesyłania ogromnych plików z jednego urządzenia na drugie.	Dzięki płytkiej konstrukcji urządzenie TL-R1220Sep-RP zapewnia uniwersalne zastosowania.



Możliwość osiągania szybkości do 96 Gb/s dzięki funkcji agregacji łączy

Urządzenie TL-R1220Sep-RP jest zasilane przez ekspander 28nm SAS35x28R SAS o niskiej mocy i obsługuje dyski SAS/SATA 12/6 Gb/s. Ponadto jest wyposażone w cztery szerokie porty 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS. Poprzez podłączenie urządzenia TL-R1220Sep-RP do serwera NAS hosta i łańcuchowe połączenie wielu JBOD z dwoma szerokimi portami skonfigurowanymi z agregacją łączy, rozwiązanie to zapewnia szybkość transferu do 96 Gb/s.



Najwyższa wydajność dla zastosowań korporacyjnych

• TL SAS JBOD: 96 Gb/s
• Thunderbolt 3/4 DAS: 40 Gb/s
• USB DAS: 10 Gb/s

  Obsługa technologii SAS DataBolt(TM) zapewnia szybkość 12 Gb/s przy wykorzystaniu istniejącej infrastruktury 6 Gb/s

Wyposażone w technologię optymalizacji przepustowości Broadcom(R) SAS DataBolt(TM) urządzenie TL-R1220Sep-RP posiada inteligentny bufor danych do przesyłania danych na dyski z szybkością odpowiadającą wydajności NAS hosta. Niezależnie od tego, czy urządzenie TL-R1220Sep-RP korzysta z dysków 12 Gb/s czy 6 Gb/s, NAS hosta zapewnia przesył danych do TL-R1220Sep-RP z szybkością 12 Gb/s, umożliwiając korzystanie z szybkiej transmisji SAS 12 Gb/s przy użyciu istniejącej infrastruktury 6 Gb/s.

Uwaga: Serwer QNAP NAS hosta wymaga systemu w wersji QTS 4.5.1 / QuTS hero h4.5.1 (lub nowszej) z zainstalowaną kartą rozszerzeń PCIe SAS.

Płytka konstrukcja
Moduł może być instalowany w standardowych szafach serwerowych lub małych obudowach AV



(2U, wys. 88,65 x szer. 482,2 x gł. 423,8 mm)

Możliwość podłączenia do 16 JBOD, obsługa do 3,4 PB pojemności RAW

Urządzenie TL-R1220Sep-RP jest wyposażone w cztery szerokie porty 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS. Aby osiągną 3,4 PB, można połączyć łańcuchowo do 16 urządzeń TL-R1220Sep-RP.

Uwaga:
1. Przy użyciu zewnętrznego przewodu CAB-SAS10M-8644-8088 12 Gb/s do 6 Gb/s możesz podłączyć moduły rozszerzające SAS NAS / REXP i 6 Gb/s SAS HBA.
2. NAS wymaga zastosowania jednej karty QXP-1620S-B3616W SAS w celu połączenia łańcuchowego szesnastu JBOD przy zastosowaniu routingu jednościeżkowego. Przy użyciu routingu wielościeżkowego z włączoną funkcją agregacji łączy, serwer NAS z jedną kartą QXP-1620S-B3616W SAS może łączyć łańcuchowo cztery JBOD; serwer NAS z dwoma kartami QXP-1620S-B3616W SAS może łączyć łańcuchowo osiem JBOD.

Routing wielościeżkowy zapewnia nieprzerwaną pracę systemu

Poprzez połączenie łańcuchowe urządzenia TL-R1220Sep-RP można zrównoważyć obciążenia związane z transmisją danych przy zastosowaniu routingu wielościeżkowego w celu osiągnięcia wysokiej dostępności. W przypadku awarii jednej ścieżki, można użyć innej ścieżki transmisji w celu uzyskania dostępu do danych i zapewnienia nieprzerwanej pracy systemu. Serwer TL-R1220Sep-RP wyposażono też w zasilacz nadmiarowy, aby w ten sposób zapewnić optymalny czas działania systemu bez przestojów.

Uwaga: Routing wielościeżkowy wymaga serwera NAS z systemem QTS 4.5.1 / QuTS hero h4.5.1 (lub nowszą wersją).

Elastyczne tryby połączeń łańcuchowych

Łącząc łańcuchowo serwer NAS z wieloma TL SAS JBOD i REXP SAS JBOD, można dzięki wielościeżkowemu routingu i agregacji łączy korzystać z wysokich szybkości przesyłu i dostępności systemu.



Duża pojemność pamięci masowej Niezwykle wysoka wydajność (do 192 Gb/s) Wydajność i zabezpieczenia     Zarządzanie pamięcią masową

Za pomocą Menedżera pamięci masowej i migawek na serwerze NAS można skonfigurować i zarządzać ustawieniami TL-R1220Sep-RP (w tym grupami RAID, pulami pamięci masowej i migawkami), co pozwala na łatwą rozbudowę pamięci masowej NAS w celu przechowywania ogromnych ilości danych lub plików kopii zapasowych. Urządzenie TL-R1220Sep-RP można skonfigurować i nim zarządzać także za pośrednictwem Portu konsoli.

Zwiększ szybkość zdalnych transferów plików przy użyciu migracji JBOD

Przesyłanie w sieci wielu małych plików lub jednego pliku z dużą ilością danych może wymagać czasu i pogorszyć wydajność sieci. Poprzez konfigurację RAID na urządzeniu TL-R1220Sep-RP, można przenosić pliki na inny komputer lub serwer NAS. Wystarczy zapisać pliki na urządzeniu TL-R1220Sep-RP, podłączyć je do urządzenia docelowego, a następnie skopiować pliki.

Uwaga: Jeśli zastosowano konfigurację software RAID, migracja urządzenia TL-R1220Sep-RP będzie obsługiwać tylko hosty korzystające z tego samego systemu operacyjnego.

Możesz przedłużyć gwarancję na sprzęt do 5 lat

Model TL-R1220Sep-RP jest objęty 5-letnią gwarancją bez dodatkowych kosztów. Ta najwyższej jakości gwarancja jest dowodem na to, że QNAP przywiązuje dużą wagę do podstawowych potrzeb biznesowych klienta w zakresie ciągłości operacji i nieprzerwanych usług.

Wnęka dysków	12 x 3.5-inch SAS 12Gb/s, SAS/SATA 6Gb/s System jest dostarczany bez dysku twardego.
Kompatybilność dysków	3,5-calowe wnęki: 3,5-calowe dyski twarde SAS/SATA 2,5-calowe dyski twarde SAS/SATA 2,5-calowe dyski SSD SAS/SATA
Wymieniany podczas pracy
Kształt	2U, do montażu stelażowego
Interfejs hosta	4 x Mini-SAS HD (SFF-8644)
Wskaźniki LED	Front panel: HDD 1-12, Power, Status, Link, Fan error Rear panel: SAS connector, Enclosure ID
Przyciski	Power
Wymiary (wys. x szer. x gł.)	88,65 × 482,2 × 423,8 mm
Waga (netto)	9,19 kg
Waga (brutto)	14.03 kg
Maks. liczba obsługiwanych dysków twardych/SSD	12
Typ dysku twardego	3.5" or 2.5" SAS 12Gb/s, SAS/SATA 6Gb/s and 3Gb/s drives
Temperatura robocza	0 - 40 °C (32°F - 104°F)
Wilgotność względna	5-95% bez kondensacji, temperatura mokrego termometru: 27 $58C (80,6 $59F)
Zasilacz	300W (x2), 100 - 240V
Pobór mocy: Tryb pracy, typowy	163.38 W Tested with drives fully populated.
Wentylator	2 x 80mm, 12VDC
Poziom dźwięku	33.9 db(A)
Ostrzeżenie systemowe	Brzęczyk
Zarządzanie	Managed via QNAP QTS / QuTS hero OS 1. Supports disk S.M.A.R.T. information 2. RAID expansion enclosure identifier 3. Locate RAID expansion enclosures 4. Locate hard disks on RAID expansion enclosure 5. Smart fan control by detecting system and hard drive temperature 6. In-band SAS firmware update
