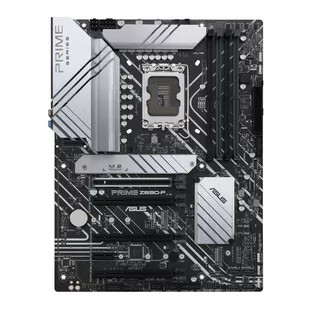

Płyta główna Intel Z690 (LGA 1700) ATX, PCIe 5.0, DDR5, trzy gniazda M.2, 14+1 DrMOS, HDMI, DisplayPort, karta sieciowa 2,5 GbE, USB 3.2 Gen 2x2 Type-C, złącze USB 3.2 Gen 1 Type-C do panelu przedniego, obsługa Thunderbolt 4, a także oświetlenie Aura Sync RGB
- Podstawka Intel LGA 1700: obsługa procesorów Intel 12. generacji
- Udoskonalony układ zasilania: 14+1 faz zasilania DrMOS, złącze ProCool 8+4 pin, dławiki ze stopu metalu i wytrzymałe kondensatory dla stabilnego dostarczania zasilania
- Zaawansowany układ chłodzenia: duże radiatory układu VRM, radiatory M.2, radiator chipu PCH, hybrydowe gniazda na wentylatory i Fan Xpert 4
- ASUS OptiMem II: Przemyślane rozmieszczenie ścieżek oraz punktów pośrednich na trasach sygnału dla zachowania integralności sygnału oraz lepszej wydajności podkręcania pamięci
- Łączność następnej generacji: DDR5, PCIe 5.0, karta sieciowa 2,5 GbE, USB 3.2 Gen 2x2 Type-C, złącze USB 3.2 Gen 1 Type-C do panelu przedniego, obsługa złączy Thunderbolt 4
| Informacje o produkcie |
| Model |
PRIME Z690-P
|
| Gniazdo procesora |
LGA1700 |
| Rodzina procesora |
Intel Core
Intel Pentium
Intel Celeron |
| Zintegrowany procesor |
Nie |
| Producent chipsetu |
Intel |
| Chipset |
Z690
|
| Rodzaj pamięci |
DDR5 |
| Liczba gniazd DDR5 |
4 |
| Częstotliwość szyny pamięci |
5400 MHz
5600 MHz
5800 MHz
5200 MHz
6000 MHz
5000 MHz
4800 MHz |
| Maks. wielkość pamięci |
128 GB |
| Gniazda rozszerzeń |
1 x PCIe 4.0 x 16
1 x PCIe 3.0 x 1
2 x PCIe 3.0 x 16
1 x PCIe x 16 |
| Maksymalna ilość urządzeń SATA |
4 |
| RAID |
Tak |
| Szczegółowe dane o interfejsach dysków/napędów |
Procesory Intel 12. generacji.
- 1 gniazdo PCIe 5.0/4.0/3.0 x16
Chipset Intel Z690 obsługuje pamięć Intel Optane z serii H w gnieździe PCIe z dołączonym PCH
- 1 x gniazdo PCIe 4.0/3.0 x16 (obsługuje tryb x4)
- 2 gniazda PCIe 3.0 x16 (obsługa trybu x4)
- 1 gniazdo PCIe 3.0 x1
|
| Grafika |
- 1 port DisplayPort 1.4
- 1 x HDMI 2.1
- 1 x DisplayPort - obsługa max. 4K@60Hz, jak określono w DisplayPort 1.4.
- 1 x HDMI obsługa 4K@60Hz, jak określono w HDMI 2.1.
|
| Karta dźwiękowa |
ALC887/897
Kodek Realtek 7.1 Surround Sound High Definition Audio
- Obsługuje: wykrywanie gniazd, przesyłanie wielu strumieni, zmianę przeznaczenia gniazd na panelu przednim
- Obsługuje odtwarzanie do 24 bitów/192 kHz
Funkcje audio:
- Ekranowanie dźwięku
- Tylny optyczny port wyjściowy S/PDIF
- Kondensatory audio klasy premium
- Dedykowane warstwy PCB audio
|
| Interfejs sieciowy |
1 x 10/100/1000/2500 Mbit/s
- 1 x Realtek 2.5Gb Ethernet
- ASUS LANGuard
|
| Porty USB na tylnym panelu |
6 |
| Porty USB do wyprowadzenia z płyty |
8 |
| Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 |
2 |
| Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 |
2 |
| FireWire (IEEE 1394) |
Nie |
| Port / Złącze COM |
Tak |
| Port / Złącze LPT |
Nie |
| Złącza zewnętrzne |
1 x DisplayPort
1 x HDMI
1 x Głośnik tylny (czarny)
1 x Line In (błękitny)
1 x Line Out (zielony / headphones)
1 x MIC (różowy / microphone)
1 x RJ-45
1 x S/PDIF
2 x USB 2.0
2 x USB 3.0
1 x USB 3.1
1 x USB 3.1 Type-C
1 x Głośnik centralny / Subwoofer (pomarańczowy)
1 x PS/2 Klawiatura/Mysz Combo |
| Złącza dostępne na płycie |
1 x Przedni panel audio
1 x Thunderbolt
1 x Port szeregowy (COM)
3 x M.2
4 x SATA III 6Gb/s
2 x USB 2.0/1.1
2 x USB 3.0
1 x 4pin wentylator procesora
1 x 4pin wentylator opcjonalny procesora (OPT)
1 x 4pin 12V zasilanie
1 x 8pin 12V zasilanie
1 x 24pin ATX zasilanie
1 x TPM |
| Bios |
192 (128+64) Mb Flash ROM, UEFI AMI BIOS
|
| Format płyty |
ATX |
| Wymiary |
30.5 x 23.4 cm
|
| Akcesoria w zestawie |
- 2 kable SATA 6 Gb/s
- 1 x osłona we/wy
- 1 x pakiet M.2
- 2 x pakiety śrub M.2 SSD
- 1 x DVD
- Instrukcja obsługi
|
| Obsługiwane systemy operacyjne |
Windows 11
Windows 10 |
