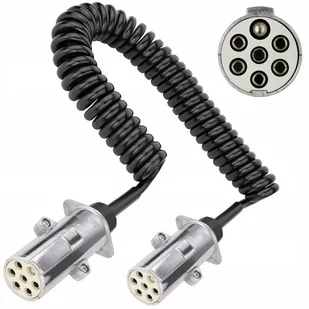

Przewód Spiralny Naczepy Wtyk Metal 7 Pin Typ S 4M

Przewód spiralny do naczepy z metalowymi wtykami 7-pin typu S 24V 4m Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi typu S, stosowany do połączenia instalacji elektrycznej 24V pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia). Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach. Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.

Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków. Najważniejsze cechy: Uniwersalny, pasuje do każdego typu naczepy / przyczepy Łatwy i szybki montaż, przewód jest gotowy do podłączenia Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR Ekstremalna odporność na zimno, gorąco i warunki pogodowe Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych Bardzo dobra wytrzymałość zmęczeniowa Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia Doskonała charakterystyka powrotu do pierwotnej spirali Solidne wtyczki z metalu Metalowe styki gwarantujące poprawne połączenie elektryczne Konfiguracja styków uniemożliwia pomylenie złączy N i S Specyfikacja:

Producent: HYBSZ Symbol: PSSM4 Typ: Kabel spiralny do naczep 7-żyłowy zakończony metalowymi wtykami 7-pin typu S Napięcie robocze: 24V Rodzaj przewodu: QLY-s Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3 Powłoka zewnętrzna:

poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2 Żyły: miedziane, klasy 5 wg PN-EN-60228 Przekrój przewodu: 6x1mm2 + 1x1,5mm2 Średnica zewn. przewodu: 8,8 mm Długość całkowita: 4 m Długość robocza:

3,7 m Długość nierozwiniętej spirali: 37 cm Średnica zewn. zwoi: 38mm +- 5mm Średnica wewn. zwoi: 27mm +- 5mm Obudowa wtyków: metalowa Złącza:

wtyk / wtyk 7-pinowy typu S, złącze żeńskie z bolcem (białe) Połączenie: skręcane Kolor: kabel czarny / złącza srebrne Długość wtyczki: 110 mm Średnica złącza: 37 mm Waga:

740 g Temperatura pracy: -40°C do +70°C Schemat 7-pinowego złącza 24V typu S: Biegun 1 (31) - Funkcja: masa - Przewód: biały Biegun 2 - Funkcja:

Wskazanie błędu ABS / Bez przyporządkowania - Przewód: czarny Biegun 3 - Funkcja: światła cofania - Przewód: żółty Biegun 4 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód:

czerwony Biegun 5 - Funkcja: sterowanie przez masę - Przewód: zielony Biegun 6 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: brązowy . . .
