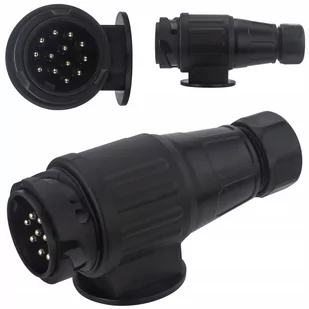

Wtyczka przyczepowa plastikowa 13-pin 12V Uniwersalna wtyczka 13-pinowa przeznaczona do podłączenia i zasilania instalacji elektrycznej 12V w przyczepach, przyczepkach, lawetach i innych pojazdach. Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie wszystkich świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralna. W porównaniu do wiązki 7-pinowej, wiązka 13-pinowa obsługuje dodatkowo światła wsteczne, które są wymagane w ciężkich przyczepach o DMC przekraczającym 750kg oraz bagażnikach rowerowych. Ponadto dzięki możliwości podpięcia dodatkowych kabli ładujących akumulatory oraz stałego plusa (zapewniającego pracę np. lodówki) złącze 13-pinowe jest idealnym wyborem dla właścicieli przyczep kempingowych.
Najważniejsze cechy: Uniwersalna, pasuje do każdego typu przyczepy lub lawety Łatwy i szybki montaż na kablu samochodowym W pełni rozbieralna Wytrzymała, odporna na uszkodzenia obudowa z twardego tworzywa sztucznego Wprowadzenie przewodu poprzez skręcaną dławnicę Posiada grubą uszczelką chroniącą wnętrze wtyczki przed zabrudzeniami Pasuje do wiązek elektrycznych haka holowniczego Specyfikacja: Producent: HYBSZ Symbol: WP12/13 Rodzaj: wtyczka przyczepowa 13-pin na kabel Napięcie:
12V Złącze: wtyk 13-pin (złącze męskie) Obudowa: solidne tworzywo sztuczne Połączenie: skręcane Sposób montażu przewodu: zaciski śrubowe ponumerowane Max średnica przewodu:
9,3 mm Kolor: czarny Długość całkowita: 115 mm Średnica wtyku: 40 mm Waga: 140 g Schemat 13-pinowego złącza 12V (wtyczka):
Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty Biegun 2 - Funkcja: światła przeciwmgielne - Przewód: niebieski Biegun 3 (31) - Funkcja:
masa (-) dla pinów 1-8 - Przewód: biały Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony Biegun 5 (58R) - Funkcja: światła pozycyjne prawe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód:
brązowy Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony Biegun 7 (58L) - Funkcja: światła pozycyjne lewe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny Biegun 8 - Funkcja:
światła cofania - Przewód: różowy Biegun 9 (30) - Funkcja: zasilanie ciągłe (stałe napięcie) - Przewód: pomarańczowy Biegun 10 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód:
szary Biegun 11 (31) - Funkcja: masa (-) dla pinu 10 - Przewód: czarny/biały Biegun 12 - Funkcja: pin zarezerwowany - Przewód: jasnoszary Biegun 13 (31) - Funkcja:
masa (-) dla pinu 9 - Przewód: czerwony/biały Zastosowanie produktów marki HYBSZ: przyczepy i przyczepki transportowe lawety naczepy przyczepy kempingowe kampery maszyny rolnicze przemysł motoryzacyjny Polska produkcja Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom w. . .
