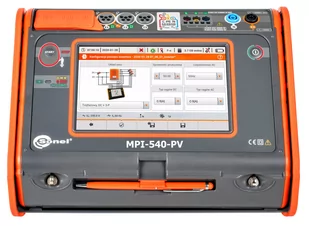

Sonel MPI-540-PV Miernik parametrów instalacji elektrycznych i fotowoltaicznych WMPLMPI540PV

Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej. W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions).

Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych. Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np.

w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych. Poznaj praktyczne funkcje miernika Sonel MPI-540-PV: największy dotykowy panel na rynku (7) niezwykła ergonomia i łatwość obsługi wyjmowana karta microSD łatwe zwiększenie pojemności pamięci akumulator Li-Ion dłuższe działanie miernika pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446  pomiar wszystkich parametrów ochrony przeciwporażeniowej jeden przyrząd zamiast kilku szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji szybka ścieżka od pomiarów do raportu trójfazowy rejestrator parametrów sieci elektro-energetycznych podstawowa diagnostyka jakości zasilania odczyt danych bieżących parametrów sieci natychmiastowa ocena badanego urządzenia parametry mierzone w klasie S normy EN 61000-4-30 duża dokładność pomiarów kalkulator strat energii - szybka diagnoza potencjalnych oszczędności Miernik Sonel MPI-540-PV o szerokim zakresie pomiarów Sonel MPI-540-PV z powodzeniem zastępuje kilka profesjonalnych przyrządów pomiarowych o różnych funkcjach. To sprawia, że miernik stanowi atrakcyjne cenowo rozwiązanie dla profesjonalistów wykonujących szeroki zakres pomiarów. Prezentowany przyrząd to zaawansowana aparatura pomiarowa, która dzięki swej bogatej funkcjonalności znajduje szereg zastosowań w wielu dziedzinach.

Z pomocą miernika Sonel MPI-540-PV możliwe jest precyzyjne przeprowadzanie pomiarów instalacji fotowoltaicznych zgodnie z normą PN-EN 62446: ciągłość połączeń ochronnych, rezystancja uziemienia, rezystancja izolacji po stronie DC, napięcie otwartego obwodu UOC, prąd zwarcia ISC, prądy pracy i moce po stronie DC i AC, sprawność inwertera. Miernik Sonel MPI-540-PV umożliwia wykonywanie wszystkich pomiary w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami: impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD), parametry wyłączników RCD, rezystancja izolacji, rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu), ciągłość połączeń ochronnych i wyrównawczych, test kolejności faz, test kierunku obrotów silnika. Łatwość odczytu Zaawansowany miernik Sonel MPI-540-PV do pomiarów instalacji elektrycznych i fotowoltaicznych został wyposażony w czytelny, kolorowy wyświetlacz dotykowy LCD TFT o dużej rozdzielczości 800x480 pikseli oraz przekątnej 7.

To zdecydowanie ułatwia odczytanie parametrów i kreślonych przebiegów. Dodatkową zaletą dużej wielkości wyświetlacza jest możliwość przedstawienia większej ilości informacji. Większą czytelność zapewniają również odpowiednio duże symbole oraz doskonale widoczne w każdych warunkach oświetlenia wyniki pomiarów. Wbudowany system pomocy Z myślą o ułatwieniu użytkowania, miernik posiada wbudowane ekrany pomocy ze schematami pomiarowymi. To pozwala w łatwy i szybki sposób sprawdzić, jak połączyć dany układ przy konkretnym rodzaju pomiaru.

Precyzyjne i sprawne działanie bez względu na warunki Miernik MPI-540-PV jest doskonale przygotowany do pracy w różnych warunkach, bez względu na czynniki zewnętrzne. Z uwagi na solidną obudowę o poziomie ochrony IP51, przyrząd jest znakomicie zabezpieczony przed wnikaniem pyłów oraz przed zachlapaniem wodą. W celu łatwego i skutecznego zabezpieczenia wyświetlacza dotykowego, miernik został wyposażony w praktyczną, przesuwaną pokrywę, która świetnie spełnia swoją rolę podczas transportu oraz użytkowania urządzenia. Trójfazowy analizator parametrów sieci odczyt i rejestracja danych bieżących Kolejnym unikalnym elementem miernika Sonel MPI-540-PV jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Dzięki temu rozwiązaniu, przyrząd pozwala na odczytanie wybranych parametrów oraz ich prezentację graficzną na ekranie w czasie rzeczywistym.

Parametry są mierzone niezależnie od rejestracji zapisywanej na kartę pamięci. W tym trybie użytkownik może obejrzeć: wykresy przebiegów napięcia i prądu (oscyloskop), wykresy napięcia i prądu w czasie, wykres wskazowy, pomiary wielu parametrów w formie tabelarycznej, wykres harmonicznych w prądzie i napięciu. Miernik Sonel MPI-540-PV może służyć do rejestracji parametrów sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30: napięcia L1, L2, L3 wartości średnie w zakresie do 500 V, prądy L1, L2, L3 wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych) częstotliwość w zakresie 40 Hz 70 Hz moc czynna (P), bierna (Q), pozorna (S) współczynnik mocy (PF), cos harmoniczne (do 40-tej w napięciu i prądzie) współczynnik zniekształceń harmonicznych THD dla prądu i napięcia Komunikacja i oprogramowanie Niewątpliwymi atutami miernika są rozbudowane interfejsy komunikacyjne, a także wygodna komunikacja z programami zewnętrznymi.

Zebrane dane pomiarowe można przenosić do komputera na kilka sposobów za pomocą kabla USB, wyjmowanej karty pamięci SD, jak również w sposób bezprzewodowy poprzez Bluetooth. W razie potrzeby wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej, należy skorzystać z programu Sonel PE6. W celu zapisania pobranych danych do prostych formatów, a następnie ich wydrukowania, niezbędny jest specjalny program Sonel Reader, który wchodzi w skład standardowego wyposażenia miernika. Odczyt oraz analizę parametrów jakości energii elektrycznej  z rejestratora umożliwi natomiast program Sonel Analiza. Dane techniczne oraz dokumentację znajdziesz na stronie producenta:
