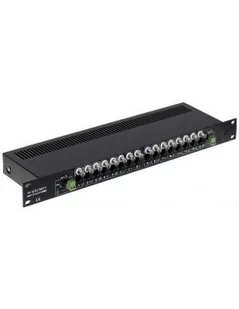

Delta Transformator wideo TR-16/DC-RACK TR-16/DC-RACK

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B). Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A.

Specyfikacja techniczna:

Standard:	AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
Napięcie wejściowe:	max. 40 V DC max. 10 A Złącze zasilania "A" max. 10 A Złącze zasilania "B"
Rodzaj urządzenia:	Pasywne / Odbiornik
Liczba kanałów:	16 Wideo + DC
Napięcie we/wy 75 (CVBS):	1 Vpp
Prąd wyjściowy:	1 A @ 1  ... 16
Zasięg wideo:	250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
Napięcie wyjściowe:	max. 40 V
Tłumienie:	4.43 MHz @ 0.73 dB 11 MHz @ 1.24 dB 21 MHz @ 2.16 dB 38 MHz @ 3.35 dB 42 MHz @ 3.54 dB 67.5 MHz @ 3.72 dB
Wybrane cechy:	Każde z 16 wyjść zasilania można przyporządkować do zasilacza "A" lub "B" za pomocą zworek znajdujących się wewnątrz obudowy urządzenia
Impedancja złącza symetrycznego:	100
Typ złącz:	16  x BNC Gniazdo Wideo 2  x Zaciski kablowe DC 2.1  / 5.
