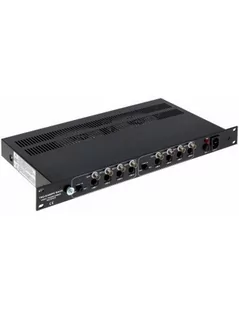

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Ogranicznik przepięć TRO-8/400PV-RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400PV-RACK za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.. Odbiornik TRO-8/400PV-RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG).
Specyfikacja techniczna:
| Standard: |
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
|
| Napięcie wejściowe: |
230 V AC |
| Rodzaj urządzenia: |
Aktywne / Odbiornik |
| Liczba kanałów: |
8 Wideo + DC |
| Napięcie we/wy 75 (CVBS): |
1 Vpp |
| Prąd wyjściowy: |
2 A @ LINE 1 ... 4
2 A @ LINE 4 ... 8 |
| Zasięg wideo: |
- 250 m @ 720p - UTP kat. 5e
- 150 m @ 1080p - UTP kat. 5e
- 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
|
| Sygnalizacja LED: |
Zielone diody PWR-1 lub PWR-2 sygnalizują przepalony bezpiecznik FUSE
Czerwone diody I-MAX zapalają się w przypadku przeciążenia większego niż 2A |
| Napięcie wyjściowe: |
max. 40 V |
| Tłumienie: |
- 4.43 MHz @ 0.73 dB
- 11 MHz @ 1.24 dB
- 21 MHz @ 2.16 dB
- 38 MHz @ 3.35 dB
- 42 MHz @ 3.54 dB
- 67.5 MHz @ 3.72 dB
|
| Wybrane cechy: |
Bezpiecznik zwłoczny 5 x 20 4 A / 250 V |
| Impedancja złącza symetrycznego: |
100 |
| Ogranicznik przepięć zasilania: |
1000 V |
| Maksymalny prąd wyładowczy (8/20S): |
5 kA |
| Uziemienie: |
śruba 5mm |
| Ogranicznik przepięć video: |
| Chronione przewody w złączu RJ-45: |
1 ... 6
7 ... 8 |
| Typ złącz: |
8 x BNC Gniazdo Wideo |
| Napięcie ochrony (żyła-żyła): |
> 47 V
> 2.4 V |
| Typ złącza symetrycznego: |
8 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Napięcie ochrony doziemnej (żyła-uziemienie): |
> 47 V
> 18. |
