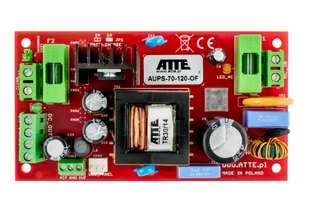

Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, moduł do zabudowy, typu AUPS-70-120-OF
Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, moduł do zabudowy, typu AUPS-70-120-OF
Przeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy
kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
centralne buforowanie zasilania
długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
Specyfikacja techniczna
Akumulator
1 x akumulator żelowy lub AGM 12V / 7...18Ah
Napięcie wyjściowe
12 VDC +/-15%
Prąd wyjściowy
6A
Moc zasilacza
72 W
Sprawność
90% @70 W
Napięcie wejściowe
190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora
1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza
Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3A
Zabezpieczenie obwodu akumulatora
Przed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem
Sygnalizacja
LED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne
OUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Konstrukcja obudowy
Brak - moduł do zabudowy
Montaż
Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
